P92.X20S/K 一维X向快速刀具定位器18μm当前位置:产品首页 >> 快速刀具定位器>>P92.X20S/K 一维X向快速刀具定位器18μm
  • 产品介绍
  • 应用
  • 价格及周期
  • 意见反馈

P92.X20S/K 系列快速刀具定位台是专为超精密车削而设计的 快速刀具微进给平台,它采用直驱式驱动结构,承载力大、 频率高,且采用电容式闭环传感器,具有纳米级定位精度。

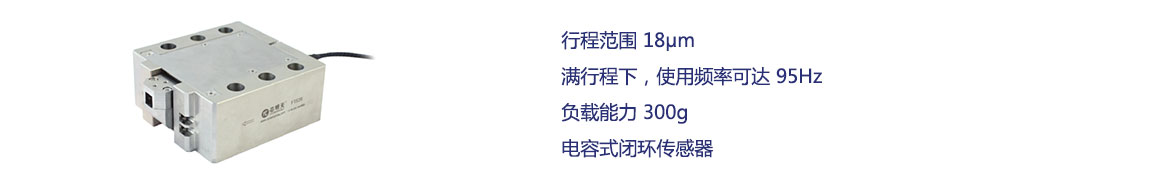

产品特点


 行程范围 18μm

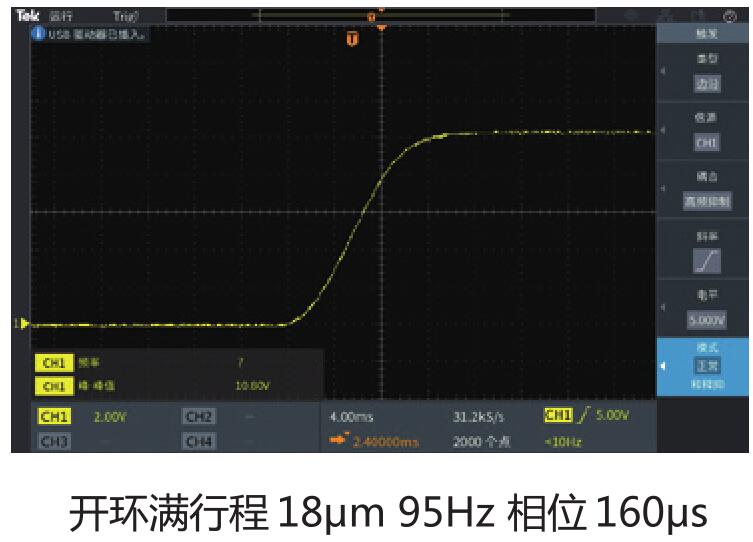

 满行程下,使用频率可达 95Hz

 负载能力 300g

 电容式闭环传感器

 直驱机构








产品运动示意图

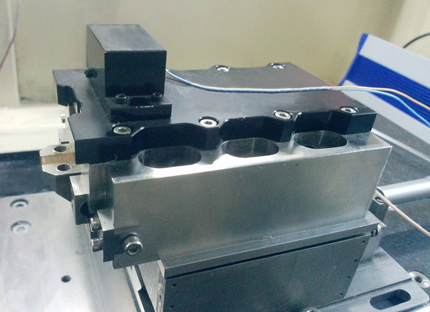

加工效果图

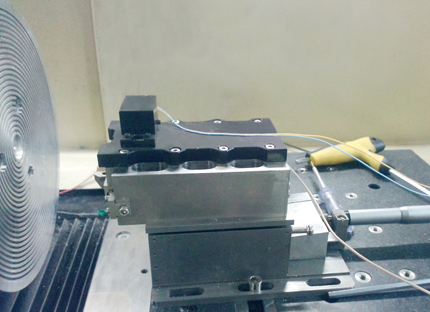

加工效果图

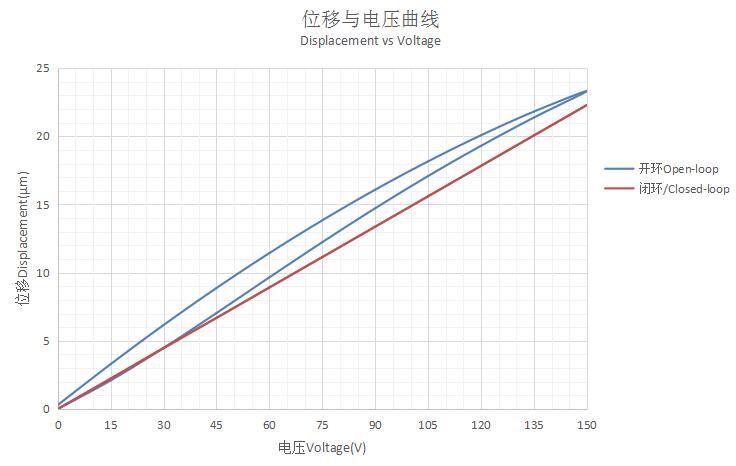

位移与电压曲线

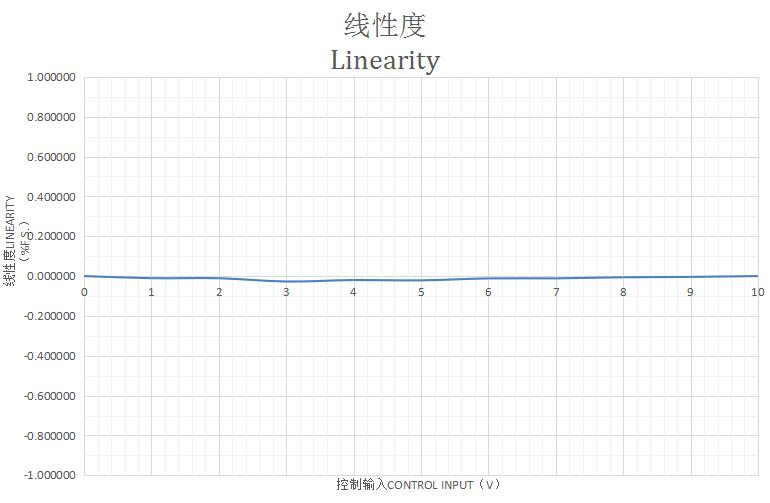

线性度曲线


产品应用


 金刚石钻头进给

 精密金属加工

 高速工具控制

 FTS 快刀伺服车削系统

 工件定位

 精密加工与研磨

 大负载工件精密定位



    技术参数

型号

P92.X20S

P92.X20K


单位

行程

18@95Hz(150V驱动)

18@95Hz(150V驱动)

μm±10%

9@190Hz

9@190Hz

1@600Hz

1@600Hz

传感器

SGS

-

分辨率

0.5

0.2

nm

线性度

0.1

-

%F.S.

重复定位精度

15

-

nm

负载

300

300

g

刚度

120

120

N/μm ±20%

空载谐振频率

4000

4000

Hz±20%

静电容量

14.4

14.4

μF±20%

外形尺寸

L110 x W95 x H42

L110 x W95 x H42

mm

重量

2100

2100

g±5%

工作温度

-20~80

-20~80

出线长

1.5,可加长

1.5,可加长

m±10mm


推荐控制器


E01.D1闭环压电控制器

E01.A1开环高压放大器

E52开//闭环压电控制器

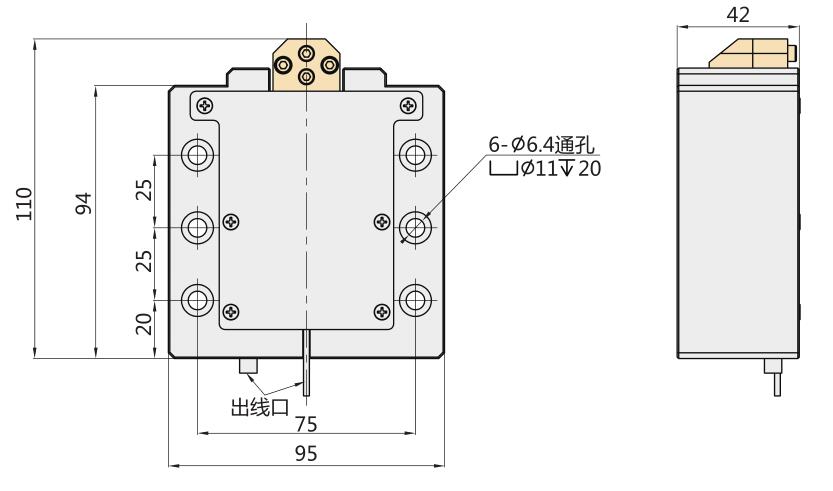

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
