XE-650压电陶瓷控制器 一通道 1kHz 模拟式当前位置:产品首页 >> 集成式压电控制器>>XE-650压电陶瓷控制器 一通道 1kHz 模拟式
  • 产品介绍
  • 技术参数
  • 曲线
  • 价格及周期
  • 意见反馈

      XE-650系列压电陶瓷控制器是小体积单通道压电陶瓷驱动器,0~120V输出电压,可选择模拟输入或自发波形控制两种控制方式,开/闭环控制型号可选。


  特征

      · 单通道,开闭环可选          · 空载值带宽:1kHz          · 平均功率:6W          · 模拟输入、旋钮调节、自发波形三种控制方式



  规格型号

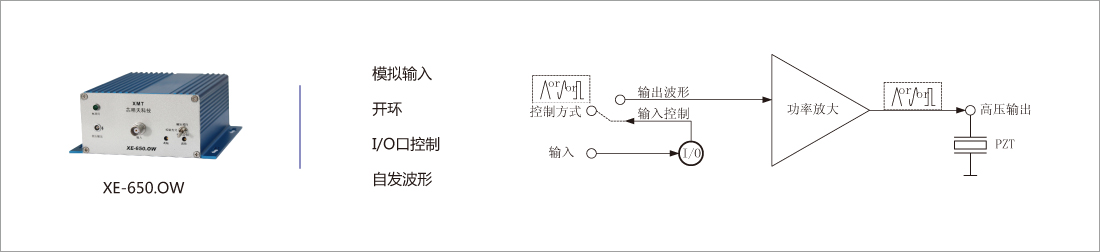

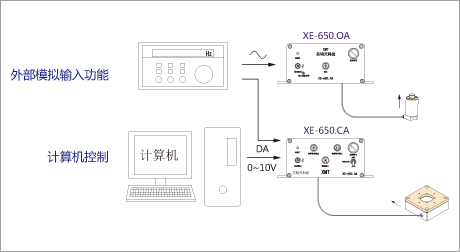

  功能

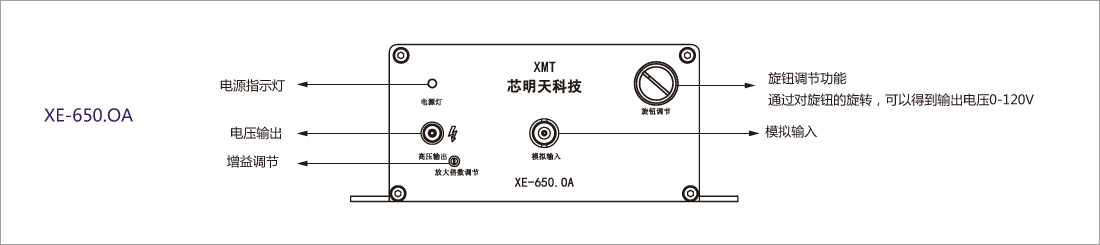

  前面板功能介绍






  资料下载
  参数表/Specs Sheet

Auto CAD PDF下载




  XE-650技术参数

型号

XE-650.CA

XE-650.OA

XE-650.OW

功能

模拟式闭环控制器

模拟式开环控制器

自发波形式开环控制器

驱动

通道数

1

1

1

模拟输入范围(V)

0~10

0~10

0~5

标称输出电压范围(V)

0~120(可选0~150)

0~120(可选0~150)

0~120(可选0~150)(正弦波/方波/三角波)

电流(mA)

150

150

150

平均电流(mA)

50

50

50

平均功率(W)

6

6

6

空载值带宽(kHz)

1

1

1

输出电压纹波(mV)

20

20

20

PZT 连接器

LEMO ERA.00.250.CTL

LEMO ERA.00.250.CTL

LEMO ERA.00.250.CTL

输入连接器

BNC

BNC

BNC

控制方式

模拟输入、旋钮调节

模拟输入、旋钮调节

I/O控制

传感

传感器类型

SGS

-

-

伺服特性

模拟P-I+陷波滤波

-

*

Sensor 连接器

LEMO ERA.0S.304.CLL

-

-

其他

工作温度范围(℃)

0至50

0至50

0至50

散热

壳体底部需散热

壳体底部需散热

壳体底部需散热

尺寸(mm)

166 × 147 × 61

166 × 147 × 61

166 × 147 × 61

重量(kg)

1.3

1.3

1.2

工作电压

220VAC 50Hz±10%

220VAC 50Hz±10%

220VAC 50Hz±10%

说明:技术参数提供定制
