E09.Cap E01.CAP电容式测微仪 0~200μm 当前位置:产品首页 >> 电容测微仪>>E09.Cap E01.CAP电容式测微仪 0~200μm
  • 产品介绍
  • 价格及周期
  • 意见反馈

E09.Cap 电容式非接触式测微仪,通过电容测头可以测量0-200μm范围内的微小位移,测量精度为纳米级。测微仪由机箱与传感模块组成,可组成多测量通道数。


产品特点


 模块化设计、自由组拼

 高分辨率

 模拟输出

 非接触式测量

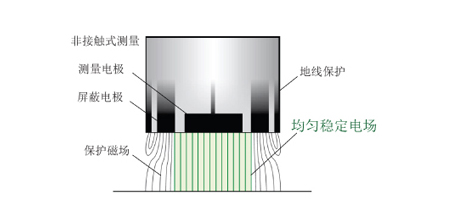

原理

它基于一个理想的平行板电容器原理,传感器与相对面被测目标形成的两个电极,采用保护环电容器原理,用于测量任何金属时,传感器仍是线性的。

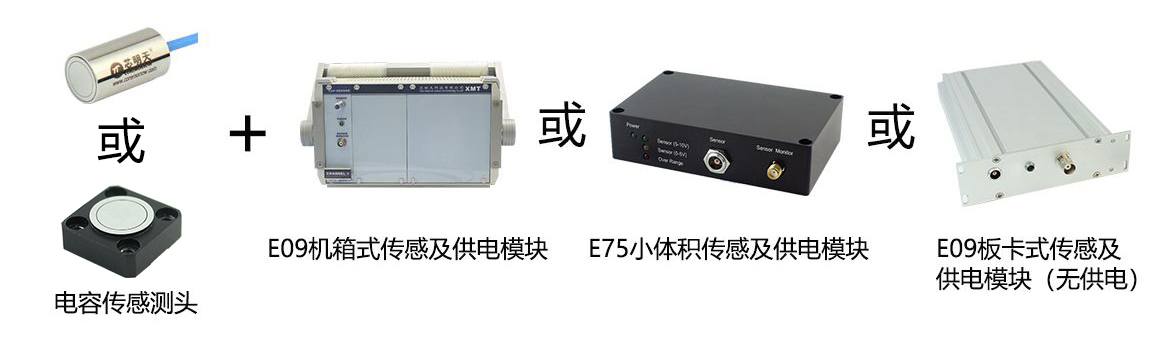

模块组合

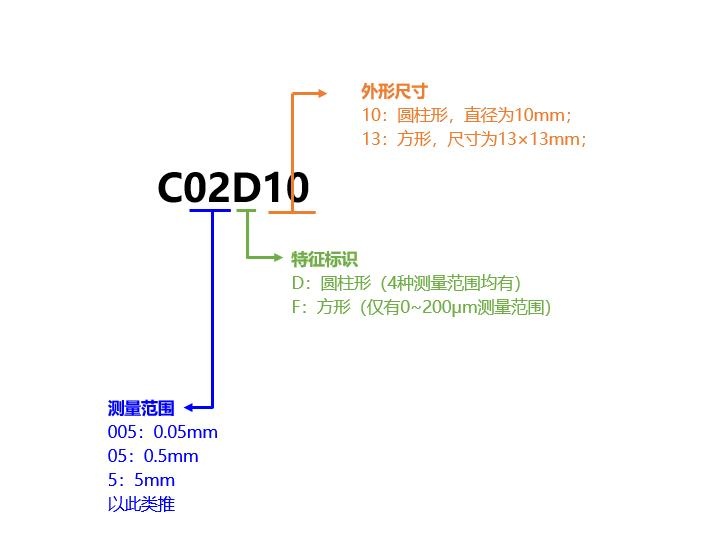

电容测头


典型应用






振动,振幅,间隙,跳动 挠度,形变,纹波度,倾角 扭曲,形变,轴向振动 位移,距离,位置,伸长率




尺寸,尺寸公差,筛选,部件识别 绝缘体厚度测量 在线检测,尺寸检测 双侧厚度检测

可选配测试支架


磁力表座 大理石测试支架
    技术参数

板卡式

型号

E09.C1板卡

 单位

量程范围

0~200

μm

线性度

±0.1

μm

静态分辨率

0.0025

μm

动态分辨率(1kHz

0.1

μm

传感器直径

10

mm

目标直径

10

mm

静态重复性

0.005

μm

信号温度稳定性

0.005

%FSO/

长期稳定性

0.04

%FSO/

带宽

2k

Hz-3dB

工作温度范围

+10~+50

环境湿度

<85

%

电压输出范围(模拟)

0~+10

V

供电电压

220VAC 50Hz±10%

VDC/mA

传感器线长

1.6

m

板卡尺寸:长××

180×130×35

mm

机箱式

型号

E01.Cap

 单位

供电电压

220VAC 50Hz±10%

±10%

外型尺寸:长××

280 × 360 × 170

mm

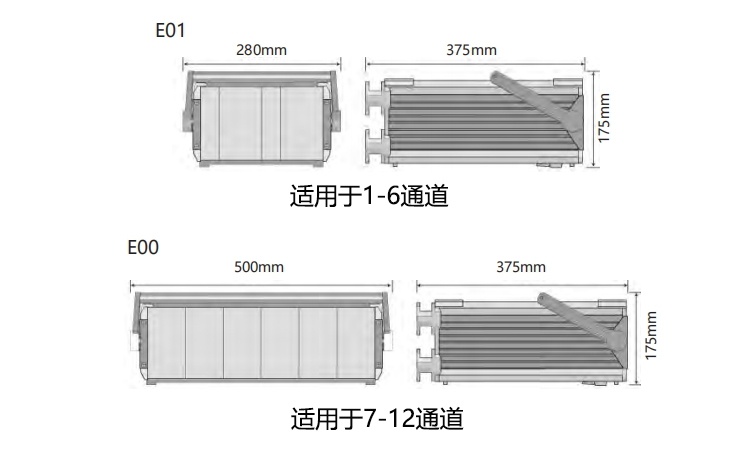

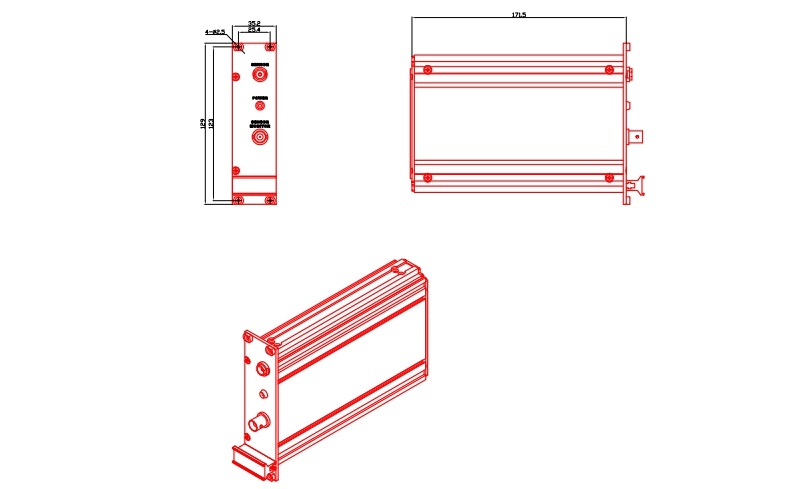

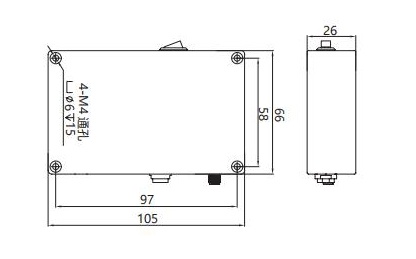

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual


陶瓷转接头

氧化铝转接头

金属转接头

促动器柔性转接头



钨钢垫片

热稳定散热片

促动器与平台转接座

促动器测试支架



粘镜片胶水

P34 镜片转接架

P32/ P33 镜片转接架

P32/P33 镜片转接座



P22 测试支架

P32/P33 测试支架

P34 测试支架

P31/P54 测试支架



BNC转LEMO

BNC转鱼夹

单芯LEMO座转鱼夹

单芯LEMO线



BNC连接头转鱼夹

LEMO 连接器

测试支架

磁力表座
