N61.R5E/K-C1 旋转压电马达当前位置:产品首页 >> 旋转压电马达>>N61.R5E/K-C1 旋转压电马达
  • 产品介绍
  • 应用
  • 意见反馈

N61 系列压电马达是由压电陶瓷驱动的压电步进直驱马达,利用特殊机械结构设计,将压电陶瓷产生的直线微位移转换为机械平面 的宏观角度旋转运动。


N61 系列旋转压电马达可产生 360 度旋转运动,具有超高的旋转分辨率,它的体积小巧,结构紧凑,非常适于集成,具有高性价比。 可搭配 E53 小体积压电马达控制器配合使用,可利用上位机软件操作,更便捷。

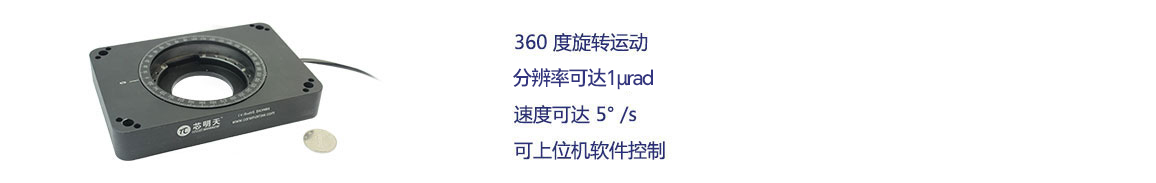

产品特点


 360 度旋转运动

 位移增量为 5μrad

 速度可达 5° /s

 可上位机软件控制

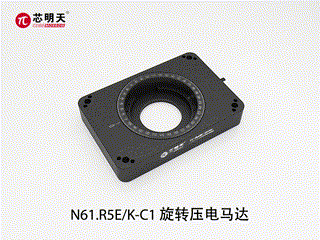

N61.R5E-K-C1运动效果

    技术参数

型号

N61.R5E-C1

N61.R5K-C1

单位

运动方向

360,双向

360,双向

°

集成传感器类型

-

增量式编码器


速度上限

5

5

°/s

中心负载

5

2

kg

最小位移增量

7

7

μrad

最小刻度增量

1

1

°

闭环分辨率

<40

-

μrad±20%

定位精度

0.04

-

°

重复定位精度

0.008

-

°

偏心量

0.05

0.05

mm

电缆长度

2

2

m±10mm

工作温度

10~40

10~40

储存温度

-10~40

-10~40

台体材料

铝、钢

铝、钢

质量

130

230

g±5%

推荐控制器

E53.D1E-J

E53.C1K-J


推荐控制器


E53.D1E/C1K-J

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF


Step


参数表/Specs Sheet


使用说明书/Manual

应用案例


低温真空


低温真空
