PST150/5.2×5.2/30 叠堆压电陶瓷当前位置:产品首页 >> 叠堆压电陶瓷>>PST150/5.2×5.2/30 叠堆压电陶瓷
  • 产品介绍
  • 意见反馈

设计


  铜内电极

 160V 极化

 陶瓷体尺寸 5.2×5.2×30mm

 钝化绝缘叠层


安装

• 在安装过程中或安装之后,请确保没有刮伤接触板的表面。
• 在安装之前,请确保用于压电陶瓷组装的接触点和外壳清洁干燥。
• 避免在使用过程中污染压电陶瓷的表面。
• 在安装之前,请确保陶瓷端面清洁。我们建议在整个安装过程中将压电陶瓷短路。

存储

• 仅将压电执行器组件存放在原始包装中。我们建议在处理之前不要打开原包装。压电执行器组件在原包装中是短路的。
• 避免在存储过程中污染压电执行器组件表面。
• 避免将压电执行器组件存放在暴露于腐蚀性气体(例如 SOx、Cl)的有害环境中

处理方式

• 请勿掉落压电陶瓷或将其削片。
• 在挪动过程中在压电陶瓷上请勿施加超过 10N 的力。
• 请勿裸手触摸压电陶瓷,建议使用无粉丁腈手套。
• 避免在操作过程中污染压电执行器组件表面。

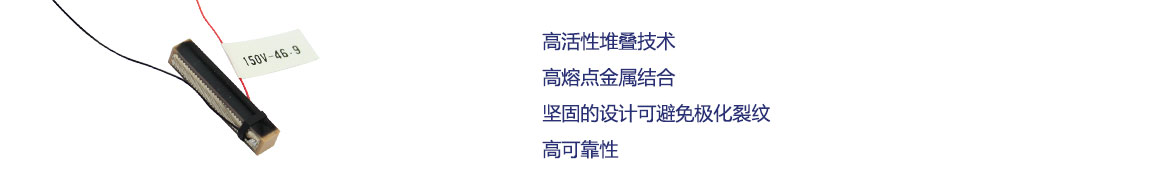

特点


 高活性堆叠技术

 高熔点金属结合

 坚固的设计可避免极化裂纹

 高可靠性

 高温下的高循环稳定性

 非常小的绝缘区域,可实现高效的执行器设计

    技术参数

型号

PST150/5.2×5.2/30

单位

备注

电容

3

μF,typ.

25℃, 1kHz, 1VRMS

位移@150V

42

μm

位移@160V(s)

59

μm±10%

25℃, 730N预紧力,

预紧弹簧刚度1N/μm,动态测量

刚度@160 V (kstack)

25

N/μm,typ.

25℃, 730N预紧力, 动态, 不同的加载刚度

叠堆表面温度

-40~+160

电压范围

-10~+180

V

电流范围

-30~+30

A

储存温度

-25~+45

相对湿度(RH)

年均≤75%,30天≤95%

露水沉淀是不允许的。

    尺寸图 (点击图片可放大查看)
点击图片可放大查看

注意事项和警告


 一般

本出版物的某些部分包含有关我们的陶瓷压电执行器组件在某些应用领域的适用性的声明,包括有关将这些产品结合 / 设计到客户应用中的建议。这些陈述是基于我们对特定领域中设备的典型要求的了解而得出的。但是,我们明确指出,此类声明不能视为对我们的压电执行器组件在特定客户应用中的适用性具有约束力的声明。通常,我们要么不熟悉单个客户应用程序,要么不如客户自己熟悉它们。由于这些原因,客户始终有责任检查并确定具有产品规格中所述特性的压电执行器组件是否适合在特定的客户应用中使用

请勿将压电执行器组件用于我们的规格和操作条件中未明确指出的目的。

确保压电执行器组件的适用性,尤其是在设计过程中对其可靠性进行测试。始终在最坏的情况下评估压电执行器组件。

特别注意用于安全关键型应用(例如医疗设备、汽车、航天器、核电站)的压电执行器组件的可靠性。


 设计说明

考虑在较高的工作温度和负载下使用。

在某些情况下,也无法完全排除压电执行器组件的故障或使用寿命终止之前的损坏,即使是在所规定的情况下,也一样。

在要求非常高的操作安全性的应用中,尤其是在压电执行器组件的故障或损坏可能危及人的生命或健康的情况下(例如在事故预防、救生系统或汽车电池生产线应用中),请确保通过适当设计应用程序或采取其他措施(例如,安装保护电路或冗余),在发生此类故障或故障时,第三方不会遭受任何伤害或损坏。

规定的值仅适用于没有受到先前的电气、机械或热损坏的压电执行器组件。


 操作

• 仅在指定的工作温度范围内使用压电执行器组件。

• 仅在规定的电压和电流范围内使用压电执行器组件。

• 压电执行器组件的开 / 关比高达 95%,最大频率为 500 Hz。

• 避免结露和冷凝。

• 压电执行器组件必须在干燥、非还原性气体环境中操作,该环境中不得包含任何其他化学蒸气或物质。我们建议在密封之前适当干燥所有组件。

• 在所有驱动条件下,必须确保 > 100 N 的预紧力。请考虑放电时压电执行器部件的收缩会降低有效的预紧力。

• 防止压电执行器组件接触液体和溶剂。确保没有水进入压电执行器组件(例如通过插头端子)。

• 压电执行器组件主要设计用于封装应用。在任何情况下都避免暴露于:

- 阳光直射

- 下雨或结露

- 蒸汽,盐水喷雾

- 腐蚀性气体

- 氧气含量降低的环境

• 我们明确指出,在不遵守上述注意事项的情况下,尤其是由于化学蒸气引起的原因,不能完全排除压电执行器组件在其正常使用寿命之前的故障或失效,即使在按规定操作情况下。


 安全守则

• 根据不同的应用,压电执行器组件会与电压和电流电气连接,这可能会对操作人员的生命和健康造成危险。

• 压电执行器组件的安装和操作只能由授权人员完成。确保正确、安全的连接、耦合器和驱动器。

• 压电执行器组件是高效的电荷存储电容器。即使将它们从电源断开,负载的执行器的电能含量也可能很高,并且可以长时间保持。在操作之前,请务必确保压电执行器组件完全放电(例如,通过10kΩ电阻)。(由于存在损坏陶瓷的危险,请勿通过简单的短路放电。)

• 通过改变负载或温度,在断开连接的压电执行器组件上可能会产生电荷。我们建议在任何情况下都设计一个 100kΩ 至 10MΩ 的并联电阻保证压电执行器组件的放电。

• 如果压电执行器组件没有足够的耐电压性能,则在将其连接至测量设备 / 电子设备之前,应先对其放电。

此清单并不声称是完整的,而仅反映了我们的经验。
