方形压电陶瓷片是标准厚度为2mm的环片,压电陶瓷片单片位移可达3.3μm,它既可单独使用也可叠堆后使用,叠堆高度增加,可获得大的位移行程。


通过将成品低压压电陶瓷片堆叠形成不同尺寸实现不同位移的压电陶瓷。单片压电陶瓷片内部有很多陶瓷层及电极层,相互交叉叠堆,外部两侧印刷电极,将内部电极引出。

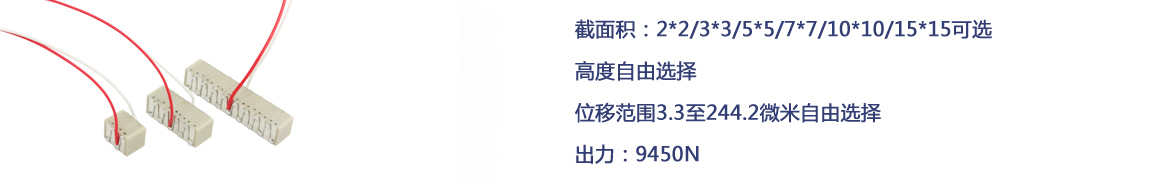

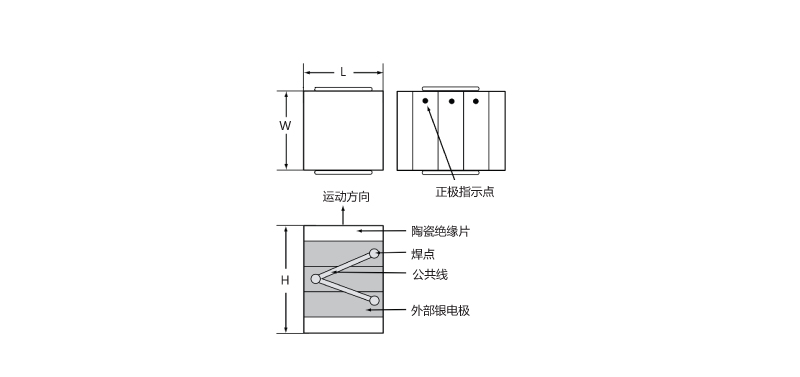

外观形状

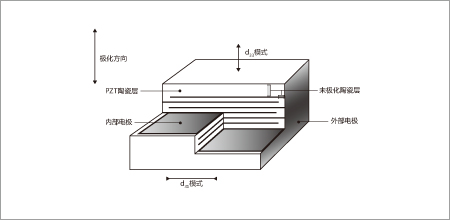

工艺结构

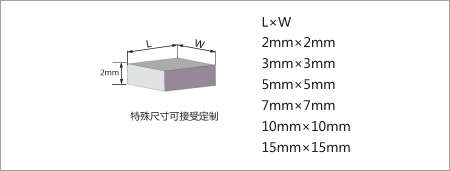

多种横截面积可选

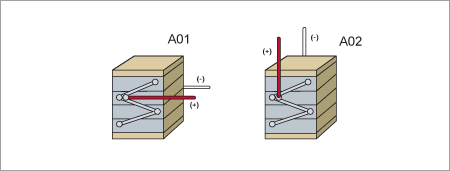

焊线方式可选

特殊环境可选 、粗糙度、平面度、泊松比

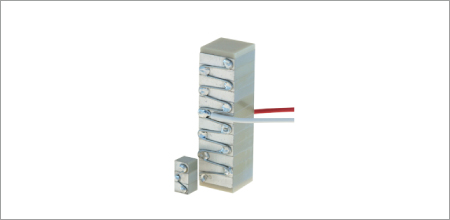

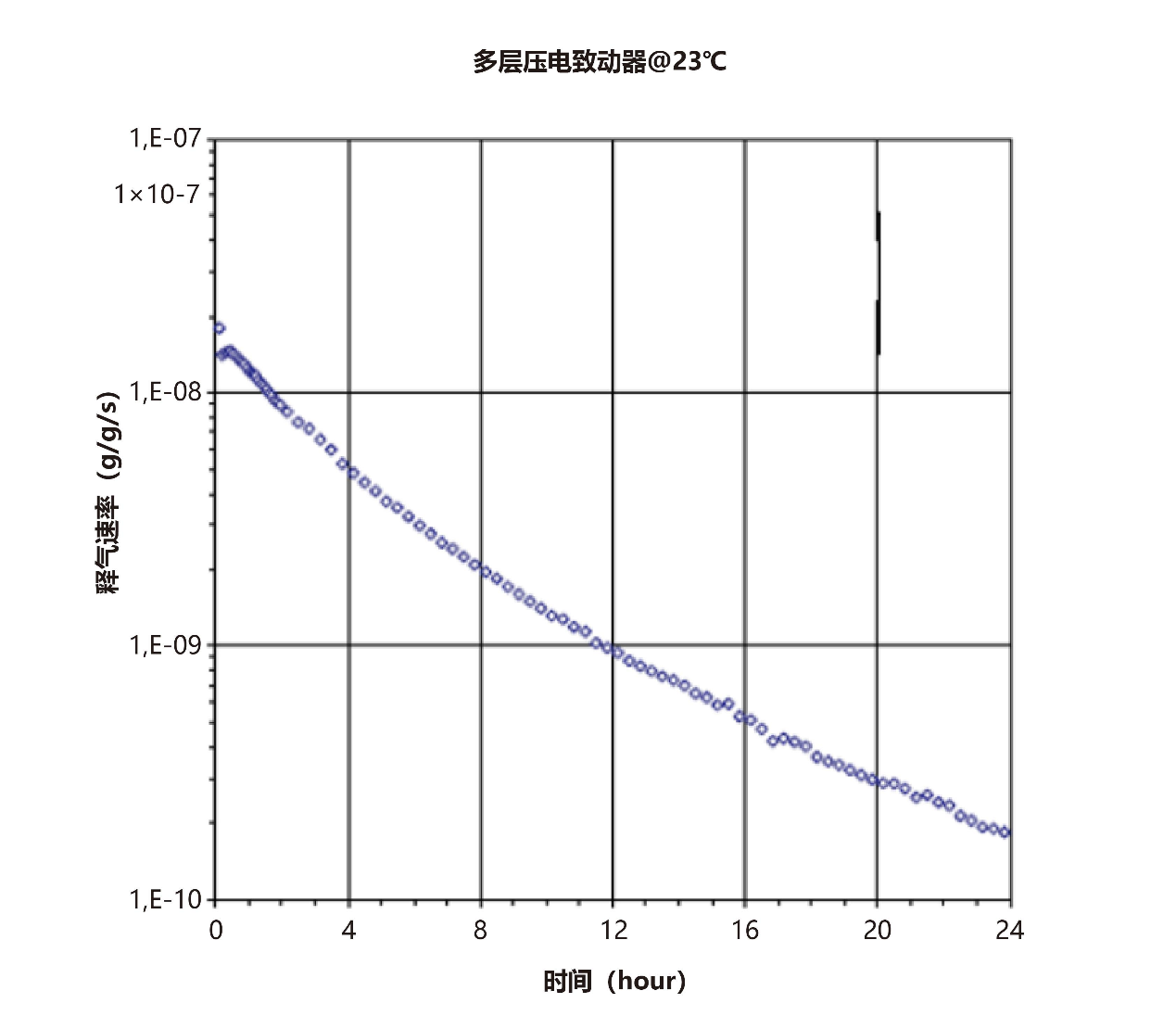

• 真空环境 • 高温或超低温 • 带保险式(部分陶瓷片损坏不影响堆栈未损坏部分正常工作)

粗糙度:Rz 5-10,Ra 0,7-1,3

平面度:+/-10µm,取决于尺寸,尺寸小,平面度高。

泊松比:0.35~0.36。

清洁

对于陶瓷组件的清洁,我们建议使用异丙醇(丙醇)或乙醇。 使用前必须彻底干燥组件。

如果需要,组件可以完全浸没在溶剂中,但是对于堆栈,我们建议将暴露限制在几秒钟以避免环氧树脂的减弱。


储存和处理


电陶瓷元件没有特别的存储限制。然而,在施加电压之前确保组件干燥是很重要的,因此建议将它们存放在干燥的环境中或在使用前彻底干燥。热干燥具有很好地适应,例如在110℃下24小时,如果可能的话在低压环境中。

压电陶瓷元件易碎,必须小心处理。

防止组件相互碰撞,保持组件分离。

特别是对于高而窄的堆叠,确保不会引起弯曲。

使用塑料镊子和工具而不是金属镊子。

戴上手套以避免污染。

请勿对预先连接的电线施加过大的力。

当受到力或温度变化时,请注意压电致动器将产生电荷(即电压),因此在使用前必须通过电阻器正确放电。建议在运输和储存期间保持较大的组件短路。


产品应用

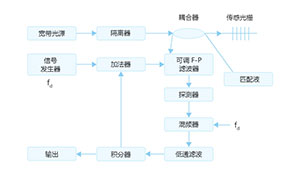

 光纤端面检测

 光纤调整

 精密定位

 腔调节

    技术参数

型号

L[mm]

W[mm]

H[mm]

驱动电压[V]

位移[μm]

出力[N]

静电容量[nF]

刚度[N/μm]

谐振频率[kHz]

资料下载

NAC2001-Hxx

2

2

4-20

60

2.55-22.9

168

130-1150

66-7

>248-52

NAC2002-Hxx

3

3

4-30

60

2.85-39.9

378

360-5040

133-9

>248-35

NAC2003-Hxx

5

5

4-50

60

3-72

1050

1020-24625

350-15

>248-22

NAC2011-Hxx

2

2

4-20

150

2.81-25.25

168

21-190

60-7

>248-52

NAC2012-Hxx

3

3

4-30

150

3.14-43.89

378

59-820

121-9

>248-35

NAC2013-Hxx

5

5

4-50

150

3.3-79.2

1050

180-4330

318-13

>248-22

NAC2014-Hxx

7

7

4-70

150

3.3-112.2

2060

340-11650

624-18

>248-16

NAC2015-Hxx

10

10

4-100

150

3.3-161.7

4200

680-33500

1273-26

>248-11

NAC2021-Hxx

7

7

4-70

200

3.3-112.2

2060

200-6750

624-18

>248-16

NAC2022-Hxx

10

10

4-100

200

3.3-161.7

4200

400-19400

1273-26

>248-11

NAC2023-Hxx

15

15

4-150

200

3.3-244.2

9450

870-64600

2864-39

>248-7

NAC2024-Hxx

3

3

4-30

200

1.81~25.3

290

25~350

161~11

>250~35

NAC2025-Hxx

5

5

4-50

200

1.9~45.6

800

80~1920

421~18

>250~22

注:方形压电陶瓷堆栈的高度可自行选择 ; Hxx: 其中 xx 代表总体高度;堆栈的上下面分别有一片 1mm 厚的未极化的绝缘陶瓷片。建议在使用电压范围以内使用,超压使用可能导致电气故障(电弧放电)或加速老化。双侧焊点总高度上限1.8mm。高度公差 ±0.2mm 或 1%。

    技术参数

型号

位移[μm]

静电容量[nF]

型号

位移[μm]

静电容量[nF]

型号

位移[μm]

静电容量[nF]

型号

位移[μm]

静电容量[nF]

NAC2001-H04

2.6

130

NAC2001-H06

5.1

260

NAC2001-H08

7.7

380

NAC2001-H10

10.2

510

NAC2001-H12

12.8

640

NAC2001-H14

15.3

770

NAC2001-H16

17.9

890

NAC2001-H18

20.4

1020

NAC2001-H20

23

1150

NAC2002-H04

2.9

360

NAC2002-H06

5.7

720

NAC2002-H08

8.6

1080

NAC2002-H10

11.4

1440

NAC2002-H12

14.3

1800

NAC2002-H14

17.1

2160

NAC2002-H16

20

2520

NAC2002-H18

22.8

2880

NAC2002-H20

25.7

3240

NAC2002-H22

28.5

3600

NAC2002-H24

31.4

3960

NAC2002-H26

34.2

4320

NAC2002-H28

37.1

4680

NAC2002-H30

39.9

5040

NAC2003-H04

3

1030

NAC2003-H06

6

2050

NAC2003-H08

9

3080

NAC2003-H10

12

4100

NAC2003-H12

15

5130

NAC2003-H14

18

6160

NAC2003-H16

21

7180

NAC2003-H18

24

8210

NAC2003-H20

27

9230

NAC2003-H22

30

10260

NAC2003-H24

33

11290

NAC2003-H26

36

12310

NAC2003-H28

39

13340

NAC2003-H30

42

14360

NAC2003-H32

45

15390

NAC2003-H34

48

16420

NAC2003-H36

51

17440

NAC2003-H38

54

18470

NAC2003-H40

57

19490

NAC2003-H42

60

20520

NAC2003-H44

63

21550

NAC2003-H46

66

22570

NAC2003-H48

69

23600

NAC2003-H50

72

24620

NAC2011-H04

2.8

20

NAC2011-H06

5.6

40

NAC2011-H08

8.4

60

NAC2011-H10

11.2

90

NAC2011-H12

14

110

NAC2011-H14

16.8

130

NAC2011-H16

19.6

150

NAC2011-H18

22.4

170

NAC2011-H20

25.2

190

NAC2012-H04

3.1

60

NAC2012-H06

6.3

120

NAC2012-H08

9.4

190

NAC2012-H10

12.5

250

NAC2012-H12

15.7

310

NAC2012-H14

18.8

370

NAC2012-H16

21.9

430

NAC2012-H18

25.1

490

NAC2012-H20

28.2

560

NAC2012-H22

31.4

620

NAC2012-H24

34.5

680

NAC2012-H26

37.6

740

NAC2012-H28

40.8

800

NAC2012-H30

43.9

860

NAC2013-H04

3.3

180

NAC2013-H06

6.6

360

NAC2013-H08

9.9

540

NAC2013-H10

13.2

720

NAC2013-H12

16.5

900

NAC2013-H14

19.8

1080

NAC2013-H16

23.1

1260

NAC2013-H18

26.4

1440

NAC2013-H20

29.7

1620

NAC2013-H22

33

1810

NAC2013-H24

36.3

1990

NAC2013-H26

39.6

2170

NAC2013-H28

42.9

2350

NAC2013-H30

46.2

2530

NAC2013-H32

49.5

2710

NAC2013-H34

52.8

2890

NAC2013-H36

56.1

3070

NAC2013-H38

59.4

3250

NAC2013-H40

62.7

3430

NAC2013-H42

66

3610

NAC2013-H44

69.3

3790

NAC2013-H46

72.6

3970

NAC2013-H48

75.9

4150

NAC2013-H50

79.2

4330

NAC2014-H04

3.3

340

NAC2014-H06

6.6

680

NAC2014-H08

9.9

1030

NAC2014-H10

13.2

1370

NAC2014-H12

16.5

1710

NAC2014-H14

19.8

2050

NAC2014-H16

23.1

2390

NAC2014-H18

26.4

2740

NAC2014-H20

29.7

3090

NAC2014-H22

33

3420

NAC2014-H24

36.3

3760

NAC2014-H26

39.6

4100

NAC2014-H28

42.9

4450

NAC2014-H30

46.2

4790

NAC2014-H32

49.5

5130

NAC2014-H34

52.8

5470

NAC2014-H36

56.1

5810

NAC2014-H38

59.4

6160

NAC2014-H40

62.7

6500

NAC2014-H42

66

6840

NAC2014-H44

69.3

7180

NAC2014-H46

72.6

7520

NAC2014-H48

75.9

7870

NAC2014-H50

79.2

8210

NAC2014-H52

82.5

8550

NAC2014-H54

85.8

8890

NAC2014-H56

89.1

9230

NAC2014-H58

92.4

9580

NAC2014-H60

95.7

9920

NAC2014-H62

99

10260

NAC2014-H64

102.3

10600

NAC2014-H66

105.6

10940

NAC2014-H68

108.9

11290

NAC2014-H70

112.2

11630

NAC2015-H04

3.3

680

NAC2015-H06

6.6

1370

NAC2015-H08

9.9

2050

NAC2015-H10

13.2

2740

NAC2015-H12

16.5

3420

NAC2015-H14

19.8

4100

NAC2015-H16

23.1

4790

NAC2015-H18

26.4

5470

NAC2015-H20

29.7

6160

NAC2015-H22

33

6840

NAC2015-H24

36.3

7520

NAC2015-H26

39.6

8210

NAC2015-H28

42.9

8890

NAC2015-H30

46.2

9580

NAC2015-H32

49.5

10260

NAC2015-H34

52.8

10940

NAC2015-H36

56.1

11630

NAC2015-H38

59.4

12310

NAC2015-H40

62.7

13000

NAC2015-H42

66

13680

NAC2015-H44

69.3

14360

NAC2015-H46

72.6

15050

NAC2015-H48

75.9

15730

NAC2015-H50

79.2

16420

NAC2015-H52

82.5

17100

NAC2015-H54

85.8

17780

NAC2015-H56

89.1

18470

NAC2015-H58

92.4

19150

NAC2015-H60

95.7

19840

NAC2015-H62

99

20520

NAC2015-H64

102.3

21200

NAC2015-H66

105.6

21890

NAC2015-H68

108.9

22570

NAC2015-H70

112.2

23260

NAC2015-H72

115.5

23940

NAC2015-H74

118.8

24620

NAC2015-H76

122.1

25310

NAC2015-H78

125.4

25990

NAC2015-H80

128.7

26680

NAC2015-H82

132

27360

NAC2015-H84

135.3

28040

NAC2015-H86

138.6

28730

NAC2015-H88

141.9

29410

NAC2015-H90

145.2

30100

NAC2015-H92

148.5

30780

NAC2015-H94

151.8

31460

NAC2015-H96

155.1

32150

NAC2015-H98

158.4

32830

NAC2015-H100

161.7

33520

NAC2021-H04

3.3

200

NAC2021-H06

6.6

400

NAC2021-H08

9.9

590

NAC2021-H10

13.2

790

NAC2021-H12

16.5

990

NAC2021-H14

19.8

1190

NAC2021-H16

23.1

1390

NAC2021-H18

26.4

1580

NAC2021-H20

29.7

1780

NAC2021-H22

33

1980

NAC2021-H24

36.3

2180

NAC2021-H26

39.6

2380

NAC2021-H28

42.9

2570

NAC2021-H30

46.2

2770

NAC2021-H32

49.5

2970

NAC2021-H34

52.8

3170

NAC2021-H36

56.1

3370

NAC2021-H38

59.4

3560

NAC2021-H40

62.7

3760

NAC2021-H42

66

3960

NAC2021-H44

69.3

4160

NAC2021-H46

72.6

4360

NAC2021-H48

75.9

4550

NAC2021-H50

79.2

4750

NAC2021-H52

82.5

4950

NAC2021-H54

85.8

5150

NAC2021-H56

89.1

5350

NAC2021-H58

92.4

5540

NAC2021-H60

95.7

5740

NAC2021-H62

99

5940

NAC2021-H64

102.3

6140

NAC2021-H66

105.6

6340

NAC2021-H68

108.9

6530

NAC2021-H70

112.2

6730

NAC2022-H04

3.3

400

NAC2022-H06

6.6

790

NAC2022-H08

9.9

1190

NAC2022-H10

13.2

1580

NAC2022-H12

16.5

1980

NAC2022-H14

19.8

2380

NAC2022-H16

23.1

2770

NAC2022-H18

26.4

3170

NAC2022-H20

29.7

3560

NAC2022-H22

33

3960

NAC2022-H24

36.3

4360

NAC2022-H26

39.6

4750

NAC2022-H28

42.9

5150

NAC2022-H30

46.2

5540

NAC2022-H32

49.5

5940

NAC2022-H34

52.8

6340

NAC2022-H36

56.1

6730

NAC2022-H38

59.4

7130

NAC2022-H40

62.7

7520

NAC2022-H42

66

7920

NAC2022-H44

69.3

8320

NAC2022-H46

72.6

8710

NAC2022-H48

75.9

9110

NAC2022-H50

79.2

9500

NAC2022-H52

82.5

9900

NAC2022-H54

85.8

10300

NAC2022-H56

89.1

10690

NAC2022-H58

92.4

11090

NAC2022-H60

95.7

11480

NAC2022-H62

99

11880

NAC2022-H64

102.3

12280

NAC2022-H66

105.6

12670

NAC2022-H68

108.9

13070

NAC2022-H70

112.2

13460

NAC2022-H72

115.5

13860

NAC2022-H74

118.8

14260

NAC2022-H76

122.1

14650

NAC2022-H78

125.4

15050

NAC2022-H80

128.7

15440

NAC2022-H82

132

15840

NAC2022-H84

135.3

16240

NAC2022-H86

138.6

16630

NAC2022-H88

141.9

17030

NAC2022-H90

145.2

17420

NAC2022-H92

148.5

17820

NAC2022-H94

151.8

18220

NAC2022-H96

155.1

18610

NAC2022-H98

158.4

19010

NAC2022-H100

161.7

19400

NAC2023-H04

3.3

870

NAC2023-H06

6.6

1750

NAC2023-H08

9.9

2620

NAC2023-H10

13.2

3490

NAC2023-H12

16.5

4370

NAC2023-H14

19.8

5240

NAC2023-H16

23.1

6110

NAC2023-H18

26.4

6980

NAC2023-H20

29.7

7860

NAC2023-H22

33

8730

NAC2023-H24

36.3

9600

NAC2023-H26

39.6

10480

NAC2023-H28

42.9

11350

NAC2023-H30

46.2

12220

NAC2023-H32

49.5

13100

NAC2023-H34

52.8

13970

NAC2023-H36

56.1

14840

NAC2023-H38

59.4

15710

NAC2023-H40

62.7

16590

NAC2023-H42

66

17460

NAC2023-H44

69.3

18330

NAC2023-H46

72.6

19210

NAC2023-H48

75.9

20080

NAC2023-H50

79.2

20950

NAC2023-H52

82.5

21830

NAC2023-H54

85.8

22700

NAC2023-H56

56

89.1

NAC2023-H58

92.4

24440

NAC2023-H60

95.7

25320

NAC2023-H62

99

26190

NAC2023-H64

102.3

27060

NAC2023-H66

105.6

27940

NAC2023-H68

108.9

28810

NAC2023-H70

112.2

29680

NAC2023-H72

115.5

30560

NAC2023-H74

118.8

31430

NAC2023-H76

122.1

32300

NAC2023-H78

125.4

33170

NAC2023-H80

128.7

34050

NAC2023-H82

132

34920

NAC2023-H84

135.3

35790

NAC2023-H86

138.6

36670

NAC2023-H88

14.9

37540

NAC2023-H90

145.2

38410

NAC2023-H92

148.5

39290

NAC2023-H94

151.8

40160

NAC2023-H96

155.1

41030

NAC2023-H98

158.4

41900

NAC2023-H100

161.7

42780

NAC2023-H102

165

43650

NAC2023-H104

168.3

44520

NAC2023-H106

171.6

45400

NAC2023-H108

174.9

46270

NAC2023-H110

178.2

47140

NAC2023-H112

181.5

48020

NAC2023-H114

184.8

48890

NAC2023-H116

188.1

49760

NAC2023-H118

191.4

50630

NAC2023-H120

194.7

51510

NAC2023-H122

198

52380

NAC2023-H124

201.3

53250

NAC2023-H126

204.6

54130

NAC2023-H128

207.9

55000

NAC2023-H130

211.2

55870

NAC2023-H132

214.5

56750

NAC2023-H134

217.8

57620

NAC2023-H136

221.1

58490

NAC2023-H138

224.4

59360

NAC2023-H140

227.7

60240

NAC2023-H142

231

61110

NAC2023-H144

234.3

67980

NAC2023-H146

237.6

62860

NAC2023-H148

240.9

63730

NAC2023-H150

244.2

64600

NAC2024-H04

1.8

 30

NAC2024-H06

3.6

50

NAC2024-H08

5.4

80

NAC2024-H10

7.2

100

NAC2024-H12

9

130

NAC2024-H14

10.8

150

NAC2024-H16

12.6

180

NAC2024-H18

14.4

200

NAC2024-H20

16.2

230

NAC2024-H22

18.1

250

NAC2024-H24

19.9

280

NAC2024-H26

21.7

300

NAC2024-H28

23.5

330

NAC2024-H30

25.3

350

NAC2025-H04

1.9

10

NAC2025-H06

3.8

20

NAC2025-H08

5.7

20

NAC2025-H10

7.6

30

NAC2025-H12

9.5

40

NAC2025-H14

11.4

50

NAC2025-H16

13.3

60

NAC2025-H18

15.2

60

NAC2025-H20

17.1

70

NAC2025-H22

19

80

NAC2025-H24

20.9

90

NAC2025-H26

22.8

100

NAC2025-H28

24.7

100

NAC2025-H30

26.6

110

NAC2025-H32

28.5

120

NAC2025-H34

30.4

130

NAC2025-H36

32.3

140

NAC2025-H38

34.2

140

NAC2025-H40

36.1

150

NAC2025-H42

38

160

NAC2025-H44

39.9

170

NAC2025-H46

41.8

180

NAC2025-H48

43.7

180

NAC2025-H50

45.6

190


焊接过程


将电线焊接到丝网印刷的银电极上可以实现优异且时间稳定的连接。然而,偶尔银表面上的焊锡是湿润的情况下,焊接可能是困难的。


这种现象主要是由大气中的硫分子与银表面之间的反应以及随后在部件表面上形成硫化银层引起的。该层的形成和高度受多种因素的影响,如老化程度、pH值、湿度等。 为了在任何时候完全避免这些问题,因此建议在焊接之前轻轻地清洁部件上的外部电极,使用玻璃刷或钢丝绒。


我们建议使用250到325℃的焊接温度。银可溶于焊锡,如果焊接时间太长,电极将完全溶解在焊料中。为了增加可能的焊接时间,我们建议使用银含量为2-4%的焊锡。即使这种锡的焊接时间增加,我们仍然建议焊接时间不超过2-3秒,以尽量减少向压电陶瓷产??品的热传递,从而避免压电陶瓷材料去极化的风险。


焊料

焊接材料必须含有Ag。

推荐以下标准以及超高真空应用:

96SC锡/银/铜与多芯助焊剂(助焊剂型晶体400)。

推荐流程

电线预先焊接好。

用玻璃刷清洁Ag电极表面以除去氧化层。

烙铁温度约为“285℃”。

电极表面预焊如下:

少量焊接材料在烙铁头处熔化。

烙铁在电极表面保持约1秒钟

采用更多焊接材料形成小圆形焊接材料点。

将预焊线放置在圆形焊接材料点的顶部并焊接在一起。

如有必要,可使用更多焊接材料。

    尺寸图 (点击图片可放大查看)
点击图片可放大查看

应用案例

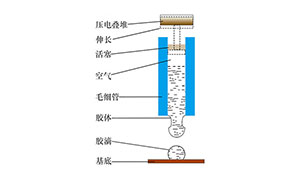

微点胶

光纤光栅传感器


    叠堆压电陶瓷安装注意事项

只能承受轴向力
不能承受侧向力及剪切力

请将力作用于整个表面
确保力均匀分布避免点受力

为避免短路,请勿在上下表面直接加金
属片,请在金属表面加上Kapton薄片
或在陶瓷表面与金属片间加上绝缘垫片

叠堆压电陶瓷对拉力非常敏感
为提高可靠性推荐加预紧力使用

环氧树脂胶适用于压电陶瓷与其他
表面粘接。为避免陶瓷的性能受损,安
装过程应避免机械夹持及胶水粘到侧面


压电陶瓷不能承受剪切力、侧向力以及扭转力,加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心,压电陶瓷的四周尽量保持不受夹持力。


压电陶瓷不能承受点受力,在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏。





产品特点


1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力,推荐加载预紧力,大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电,在使用陶瓷前,建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质,可用异丙醇清理表面,避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线,操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂,以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷,请确保陶瓷与粘接面之间的胶水非常的薄,轻轻按压使之固定。

微点胶

光纤光栅传感器


陶瓷转接头

氧化铝转接头

金属转接头

促动器柔性转接头



钨钢垫片

热稳定散热片

促动器与平台转接座

促动器测试支架



粘镜片胶水

P34 镜片转接架

P32/ P33 镜片转接架

P32/P33 镜片转接座



P22 测试支架

P32/P33 测试支架

P34 测试支架

P31/P54 测试支架



BNC转LEMO

BNC转鱼夹

单芯LEMO座转鱼夹

单芯LEMO线



BNC连接头转鱼夹

LEMO 连接器

测试支架

磁力表座

  • 客户类别:
    经销商 最终用户
  • 客户类型:
    企业 高校 研究所
  • 顾客单位名称:
  • 顾客单位所在城市:

  • 您的联系方式:
  • 联系人:
  • 手机:
  • 电话:
  • 邮箱:
  • QQ:
  • (为方便我们对您的意见进行跟踪反馈,请务必填写真实有效的联系方式)
  • 反馈产品类型:
  • 型号:
  • 反馈问题:
    性能问题 外观问题 配件问题 软件问题
  • 留言内容:
  • 验证码: 看不清?


微信公众平台

扫一扫, 获取芯明天更多信息

地址:黑龙江省哈尔滨市南岗区学府路191号创业孵化产业园I2栋1层

电话:0451-86268790

压电 · 纳米 · 定位
