P35A.T35系列大行程压电偏转镜

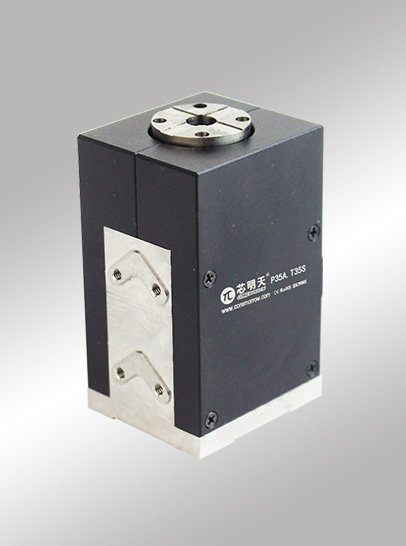

P35A.T35系列是一款兼具大行程、高精度、高频率特点的二维运动压电偏转镜。它可产生θx、θy二维偏转，偏转角度达±18.5mrad，空载谐振频率达2kHz，可配置闭环传感器，闭环重复定位精度可达0.025%F.S.。外观采用方形的设计，在物理上实现空间的最大化利用便于集成，非常适合高精度大行程角度的快速偏转应用。产品外观如下图所示。
产品特点

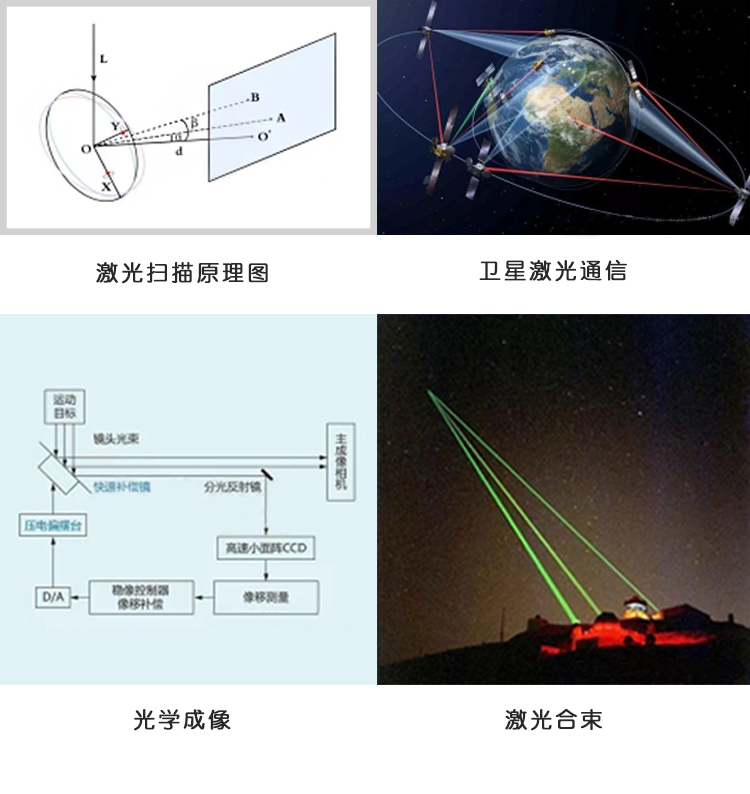

产品应用
技术参数
|
型号 |
P35A.T35S/K |
|
运动自由度 |
θx、θy |
|
驱动控制 |
3路驱动，2路传感 |
|
标称偏转角度（0~120V） |
±14.8mrad/轴 |
|
偏转角度（0~150V） |
±18.5mrad/轴 |
|
传感器类型 |
SGS/- |
|
闭/开环分辨率 |
1.2μrad/0.4μrad |
|
线性度 |
0.13%F.S./- |
|
重复定位精度 |
θx0.05%F.S.,
θy0.025%F.S./- |
|
空载谐振频率 |
2000Hz |
|
带载谐振频率 |
1800Hz
（负载Φ12.7×3mm镜片） 1100Hz
（负载Φ24.5×3mm镜片） |
|
闭环阶跃时间 |
7ms@Φ12.7×3mm镜片 |
|
静电容量 |
7.2μF/轴 |
|
材质 |
钛合金、铝 |
|
重量 |
155g |

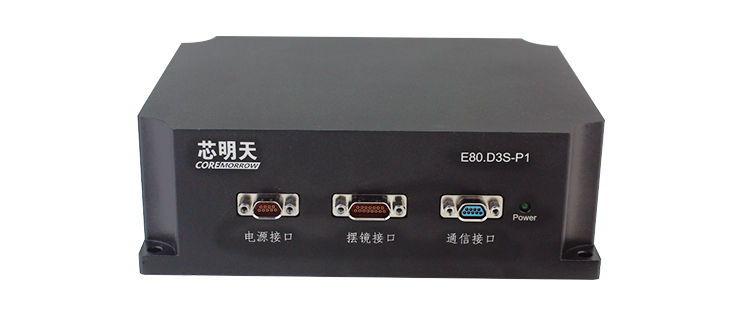

配套控制器
