芯明天新品E75系列电感测微仪，测量分辨率达0.01μm！适于微小尺寸变化的精密测量！

更新时间：2023-01-12 13:21:05点击次数：3320次


电感测微仪是一种能够对微小尺寸变化进行精密测量的仪器。芯明天E75系列即是一款接触式LVDT电感测微仪，通过电感测头探测外部的位移形变，测量范围为0~1mm，精度优于100nm。

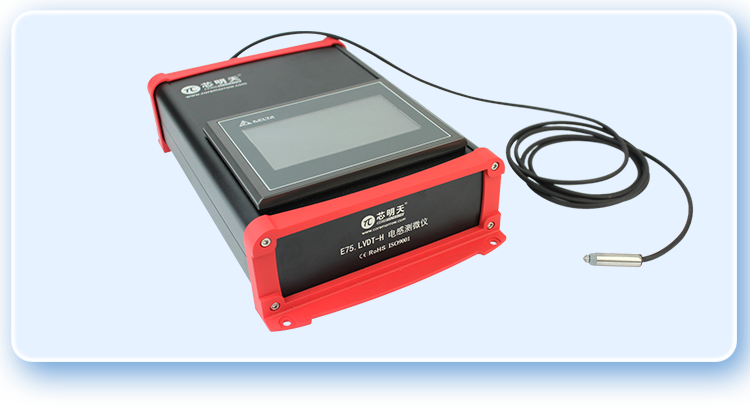

E75系列电感测微仪


特 点

• 测量范围0~1mm
• 触屏显示
• 分辨率0.01μm
• 接触式测量
• 触屏或上位机软件

组 成

芯明天E75系列电感测微仪由两部分组成，分别为测头及主体控制盒。

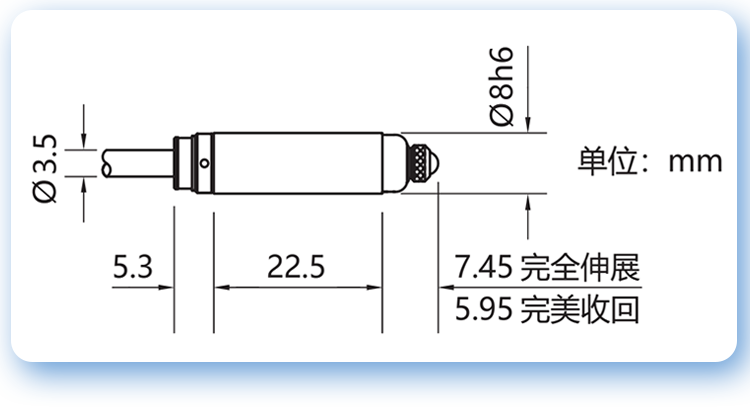

1）测头
E75系列电感测微仪的测头是接触式，即与待测物相接触，通过待测物移动推动测头回缩，或测头因内部弹力，随被测物移动而伸长。

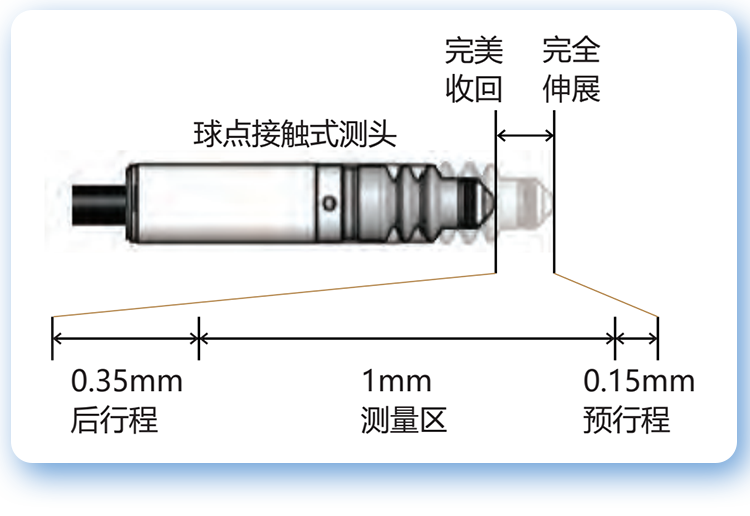

测头通过测试支架进行固定，并与被测物间进行接触，其中测头具有0.15mm的预行程，适于安装中一定的预紧压缩。测头的伸缩长度变化，会改变内部线圈与衔铁间距离，引起线圈内电感量发生变化。





2）控制盒主体
该控制盒主体为测头提供激励电压信号，采集测头中线圈的电感量变化引起的直流电压信号变化，并将其放大，再经过控制盒主体的处理，进行传输、显示。

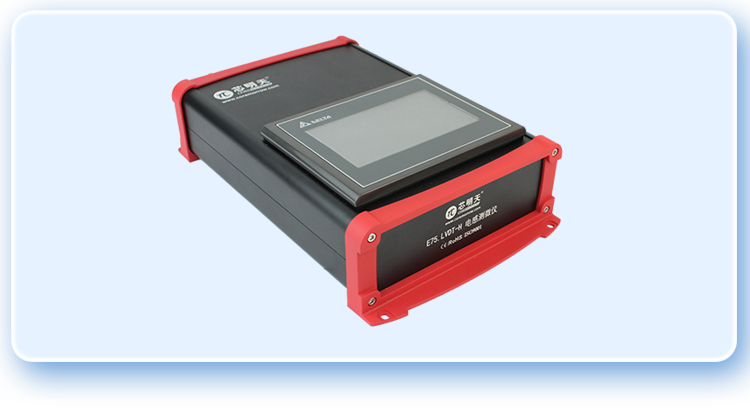

E75控制盒主体

E75控制盒主体


触屏显示

E75系列电感测微仪上配有触屏显示，可通过它进行直观数据显示。

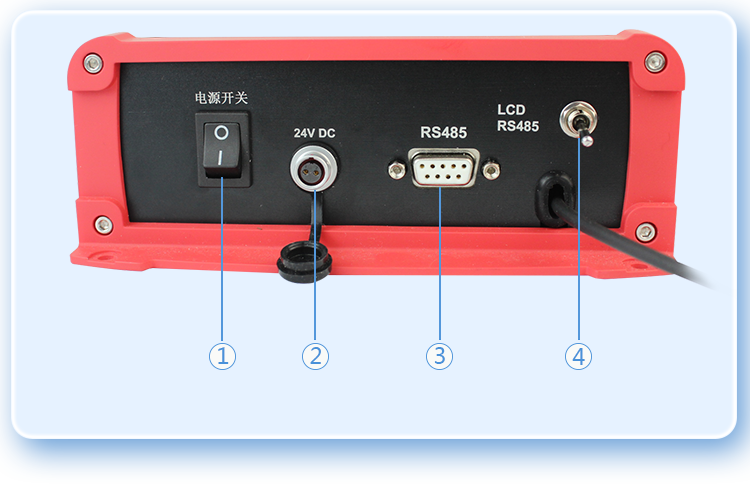

面板介绍


E75测微仪面板


（1）电源开关
（2）24V DC供电
（3）RS-458通信接口
（4）LCD、RS-485切换开关

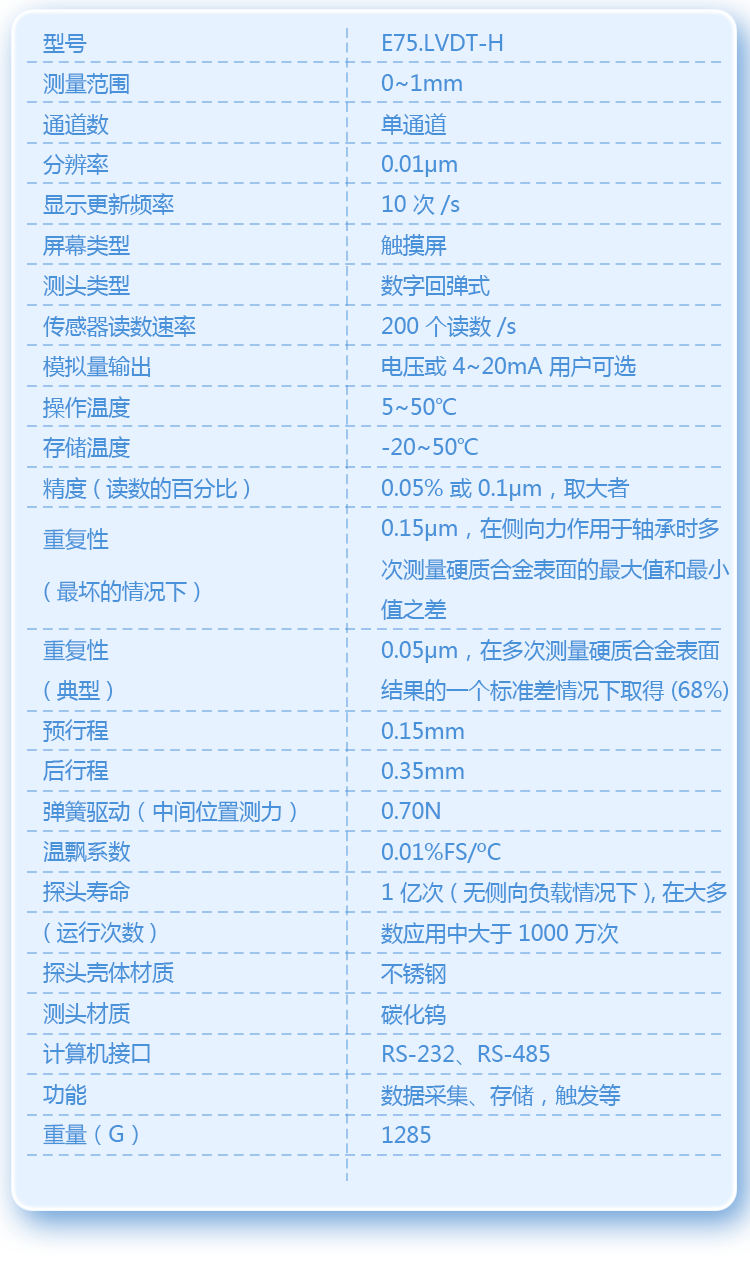

技术参数



典型应用

E75系列电感测微仪的应用非常广泛，可广泛应用于精密机械制造业、集成电路制造、科研、国防以及计量等领域。例如，长度（深度、高度、厚度、直径、锥度等）测量、振动测量、精密定位系统、微位移检测、微操作机器人位移检测、光纤对接等需要微位移检测的领域。

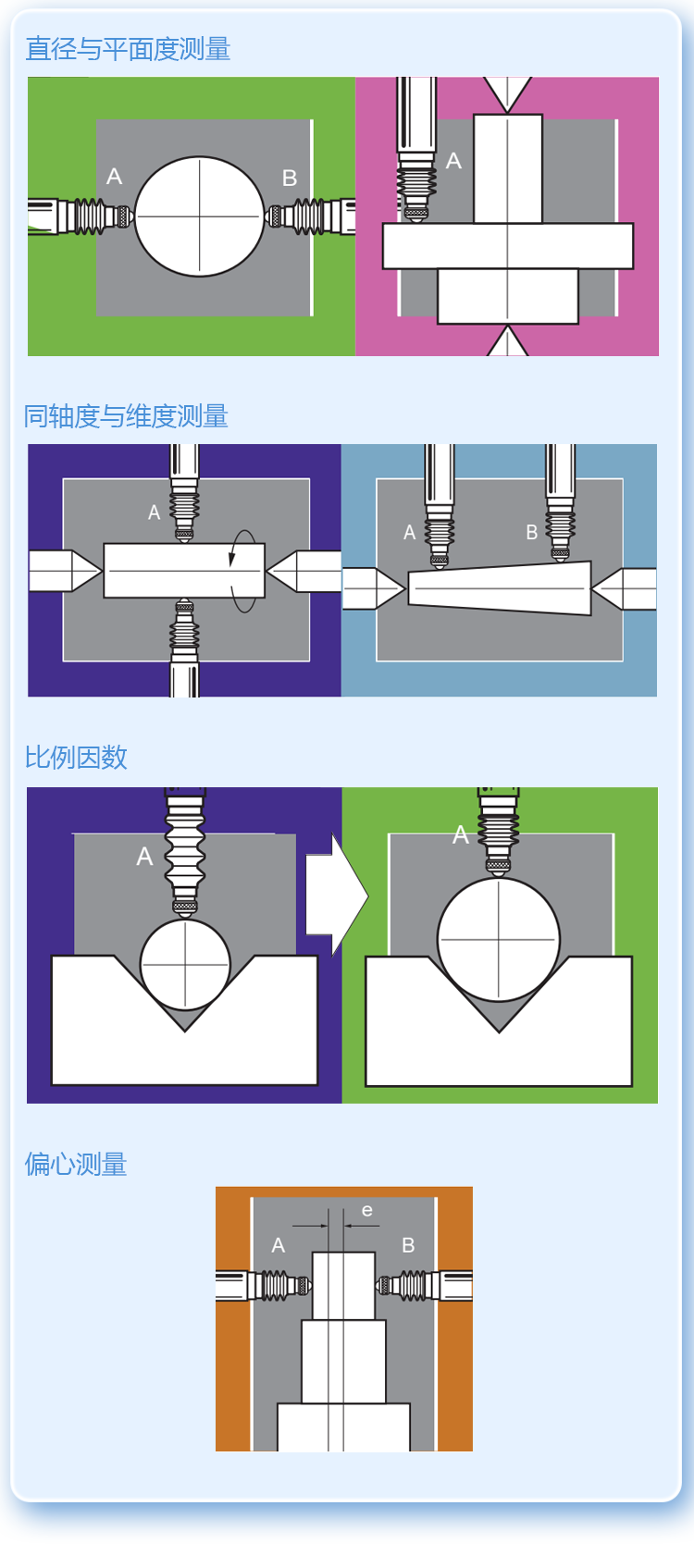

E75系列电感测微仪的应用
