芯明天千余种PZT压电陶瓷片及叠堆！

更新时间：2024-06-20 11:24:44点击次数：6841次
哈尔滨芯明天科技有限公司具有千余种PZT压电陶瓷片及叠堆型标准产品，形状分为方片、圆片、环片、方形、柱形、环形、方形中空等，运动维度包括直线、弯曲、扭转、二维及三维运动等，尺寸精度及可靠性在全国市场占有领先地位。单支PZT压电陶瓷的位移量可高达300μm以上，出力可高达5万牛顿。
除标准品外，各种压电陶瓷片及叠堆皆可提供定制服务，以满足客户特殊应用要求。



芯明天PZT压电陶瓷种类、

特点及应用


一、

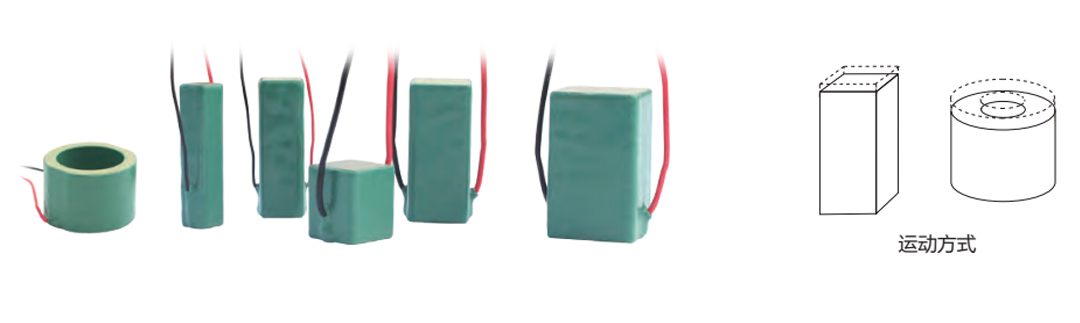

低压共烧压电叠堆陶瓷

低压叠堆共烧工艺压电陶瓷具有优异的性能及超长使用寿命，适用于科学实验以及工业应用。叠堆压电陶瓷包含方形及环形两种外形结构，多种尺寸及位移可满足不同应用的需求。特殊的绝缘材料确保在严苛的条件下动态性能的输出。压电陶瓷体积小巧，易集成。

产品特点

方形及环形两种外形结构
驱动电压0~150V
最大位移可达50μm
出力可达20000N
超长使用寿命
体积小，易集成
可低温真空下使用
可定制

产品应用

激光腔调谐
精密定位
点胶阀
光纤拉伸
主动振动控制
移相器/相位调制器
变形镜等

二、

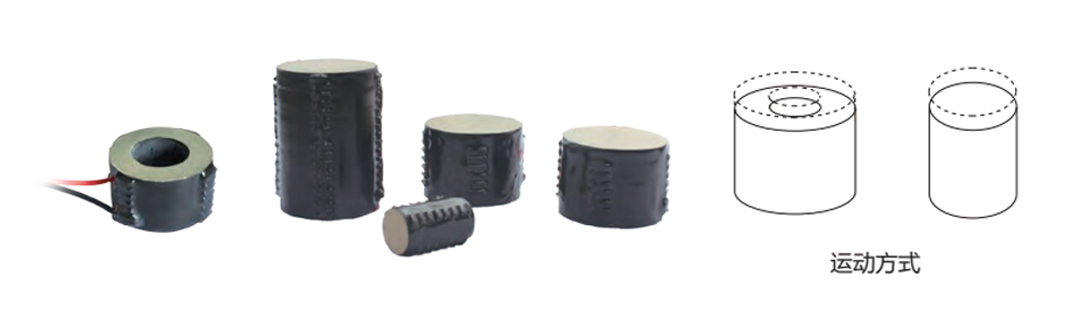

高压压电叠堆陶瓷

高压叠堆压电陶瓷是将单层压电陶瓷片与金属电极层交替叠堆粘接而成，标准驱动电压为0~500V、0~1000V，高压叠堆陶瓷因其出力大、静电容量低等特点，适用于大负载以及加载预载力后的动态应用。

产品特点

柱形及环形两种外形结构
动态性好
驱动电压0~500V/1000V
最大位移130μm
出力可达50000N
单层陶瓷厚度：0~0.5mm
静电容量/cm³：100nF
热膨胀系数：+2ppm/℃
可定制

产品应用

纳米定位
主动振动控制
隔震平台
半导体加工测试
光学调整
腔调谐
冲击波
大负载应用等

三、

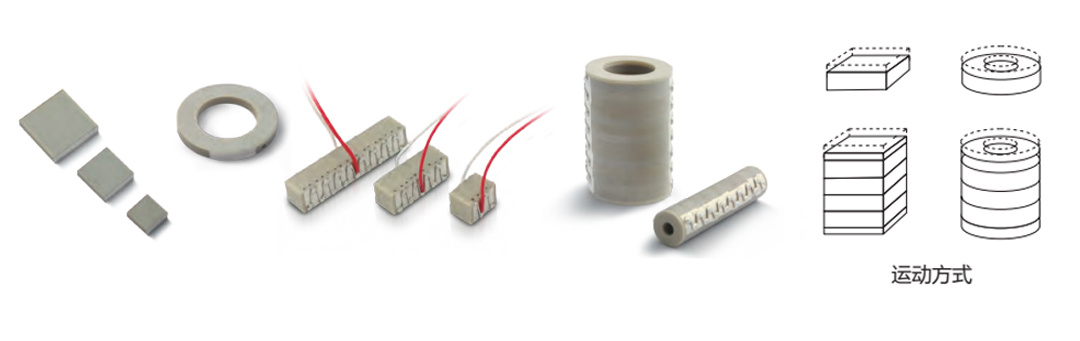

低压压电叠堆陶瓷片/堆栈

片状压电陶瓷是标准厚度为2mm的方片或环片。单片位移可达3.3μm。材料为PZT5A。
堆栈式压电陶瓷是通过将多片压电陶瓷片进行叠堆、焊接公共电极后使用，高度自由选择，叠堆后的位移为每片位移的总和，位移可高达326.7μm。定制UHV版本，耐压可达10^-10torr=1.33×10^-10mbar。

产品特点

方片、环片或方形、环形堆栈
驱动电压0~60V/150V/200V
叠堆位移可高达326.7μm
出力可达9450N
工作温度上限达200℃
可定制

产品应用

纳米定位
主动振动控制
半导体加工测试
光学调整
激光腔调谐
光纤拉伸
点胶阀等

四、

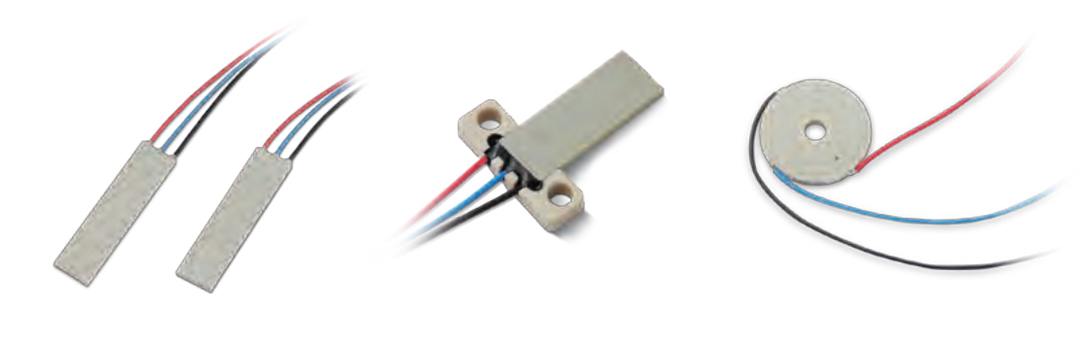

压电陶瓷弯曲片

压电陶瓷弯曲片分为方形和环形压电弯曲片。将方形弯曲片的一端固定，通过芯明天压电陶瓷控制器驱动，压电弯曲片另一端会上下摆动或单方向摆动。将环形压电弯曲片外边缘固定后再施加电压，中心内径区域会产生上下凹凸运动。

产品特点

外观为方形和环形两种
单向或双向弯曲运动
单极性和双极性两种控制方式
驱动电压±100V或200V
最大位移为±1490μm
谐振频率可达6900Hz
工作温度上限150℃
可定制

产品应用

光束偏转
半导体技术
主动减震
液位计
光纤扫描
光纤切割等

五、

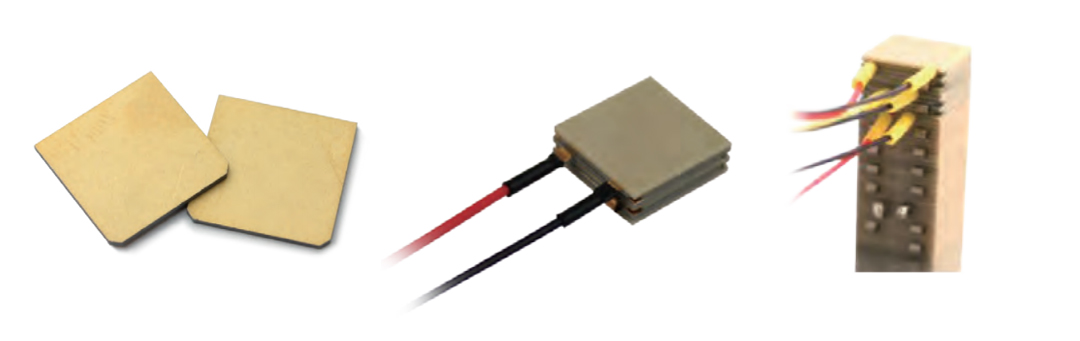

压电陶瓷剪切片/叠堆

压电陶瓷剪切片的结构紧凑，厚度仅0.5mm，谐振频率较高，达1750kHz，它是利用压电陶瓷剪切向效应d15，通过施加双极性电压使得压电陶瓷产生切向位移，单片横向位移可达1.5μm。压电陶瓷剪切片的上下面为金电极。可通过叠堆方式，组成多维运动或获取更大的位移。

产品特点

双极性使用
驱动电压±320V
剪切运动
单片位移1.5μm
谐振频率达1750kHz
可叠堆成大位移或XYZ三维，单轴位移可达6μm
可定制

产品应用

光纤调整
光纤端面检测
精密定位
腔调节
压电马达等

六、

超声/单层压电陶瓷

超声/单层压电陶瓷以根据用户需求定制为主，材料可选用PZT4、PZT5、PZT8等。标准电极为银电极，可选金、镍等。可定制尺寸、形状、频率、电极等。

产品特点

外观为方片、圆片、环形、Tube管状
驱动电压可高达1kV/mm
位移量在纳米量级
谐振频率范围100k~6.6MHz
静电容量低
可定制

产品应用

超声振动
传感器
换能器
超声清洗
医疗成像
NDT无损检测等

七、

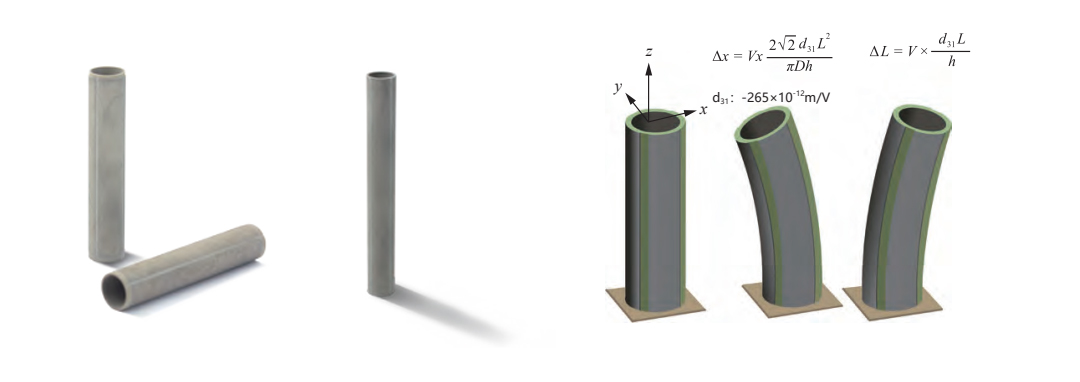

压电陶瓷管扫描器

压电陶瓷管扫描器是径向极化压电材料的薄圆管体，具有四个外部电极和连续的内部电极。当电压施加到外部电极之一时，相应区域的致动器管壁膨胀，这引起管尖的垂直收缩和横向偏转。圆周电极可用于垂直或径向的伸展和收缩。

产品特点

外观为管状压电陶瓷
驱动电压上限为±264V
扫描范围可达114μm
Z向位移可达12μm
可在低温和真空环境使用
可定制

产品应用

扫描探针显微镜
光纤拉伸
光束扫描
光纤扫描等

八、

压电陶瓷纤维棒

压电陶瓷纤维棒是由PZT压电陶瓷材料经过特殊加工制成的条棒状的纤维，外径在1mm以内。通常具有约75％的PZT陶瓷特性的纤维对于大多数应用产生了令人满意的结果。压电陶瓷纤维棒以未极化、无电极形式提供。

产品特点

产品外径105μm、250μm、800μm，可定制尺寸
长度通常为75mm或150mm
材料为PZT5A SP505(Navy type II)
以无电极、未极化形式提供

产品应用

声波传感器
微型制动器
流量计等

九、

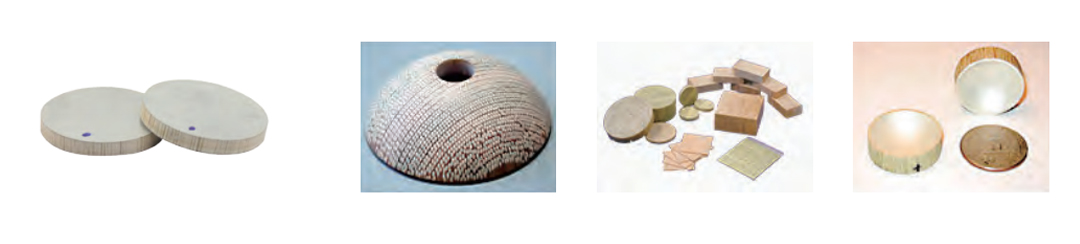

超声换能器

超声换能器的内部是由压电陶瓷纤维棒及填充物构成的，主要应用于超声应用。超声换能器是定制型产品，完全根据客户需要的尺寸、频率等定制。

产品特点

切割&填充复合材料、规则/随机排列纤维复合材料三种类型
最大尺寸可达10cm×10cm，更大或弯曲型可定制
频率80kHz~15MHz
填充比为15%~80%
电极材料为金、铜锡电极
工作温度95℃，可定制130℃

产品应用

NDT无损测试
医疗超声
流量控制与测量
相控阵换能器
SONAR单元素换能器
一般水下超声应用
空气超声换能器

十、

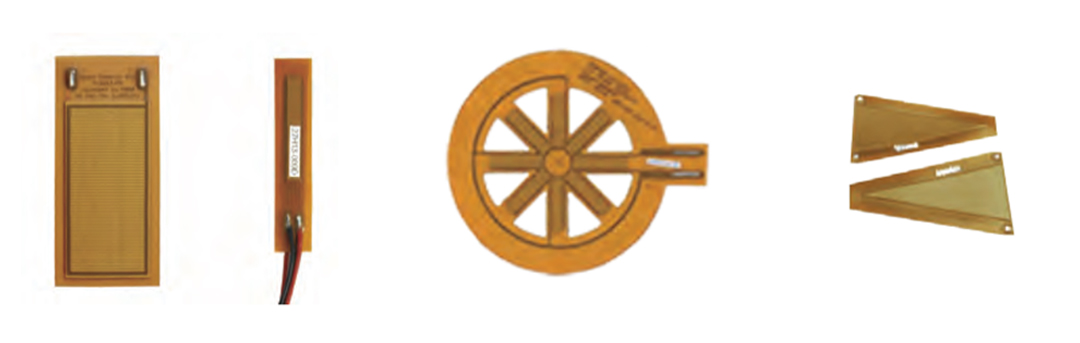

压电陶瓷纤维片

压电陶瓷纤维片，即压电纤维复合材料（MFC），是先进的薄片型执行器和传感器，提供高性能、高灵活性及高可靠性。并且，我们在不断改进和定制MFC，以满足客户的特定需求，并满足新应用的要求。
MFC作为促动器使用时，位移可达几百微米，输出力可达693N及以上。
MFC作为传感器使用时，产生的电荷量与振动幅度、振动频率等有关，输出电压可达几伏，甚至10V、20V或更高，输出电流在微安级。

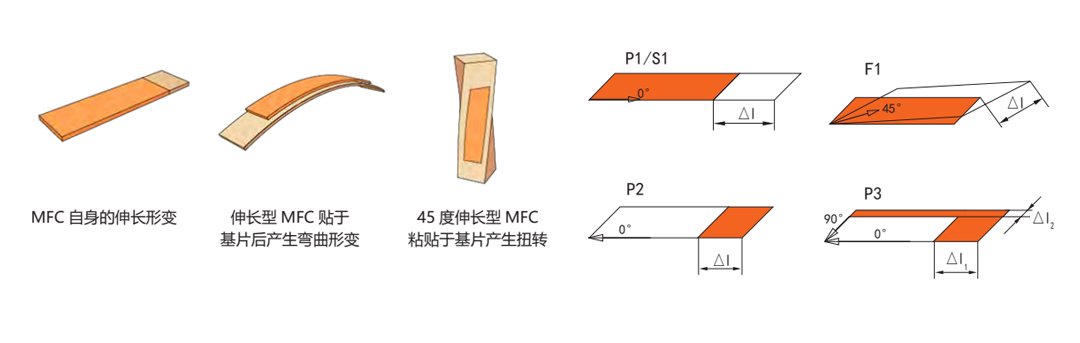

MFC工作模式

产品特点

驱动电压-500V~1500V
最大位移可达147μm
灵活、耐用、可靠
定向驱动和传感
损伤容限
贴服表面
随时可嵌入
环保密封包装
应变促动效率高
具有伸长型（d33模式）和收缩型（d31模式）
材料为PZT5A，可选择单晶PMN-PT、PZN-PT材料
可定制

产品应用

悬臂梁减震
雷达天线
振动发电
仿生学
机翼减震/除冰等

更多PZT压电陶瓷详情及获取定制方案，欢迎致电芯明天0451-86268790、17051647888（微信同号）！
