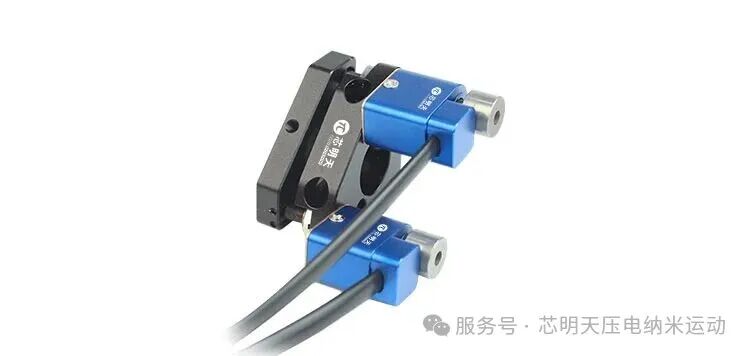

新品推荐：N81AK8T13压电螺钉光学镜架 - 小型化设计适配微型光学系统
在光学系统设计中，不同场景对镜片尺寸、安装空间的要求存在显著差异。芯明天N81KxxTxx系列压电螺钉光学镜架，以亚微弧度级别的分辨率，适配25.4mm~116mm直径镜片，广泛应用于激光腔调试、光束指向调节等场景。
随着微型光学设备、嵌入式模块的普及，“空间受限+小尺寸镜片”的应用需求日益增多—为此，芯明天基于N81A系列小型化压电螺钉促动器，研发了适配12.7mm（0.5英寸）镜片的N81AK8T13压电光学镜架，既能满足高精度压电调节，又能嵌入紧凑结构，针对性解决小空间、小负载场景的精准调节需求。
一、N81AK8T13压电螺钉光学镜架核心配置与技术特性

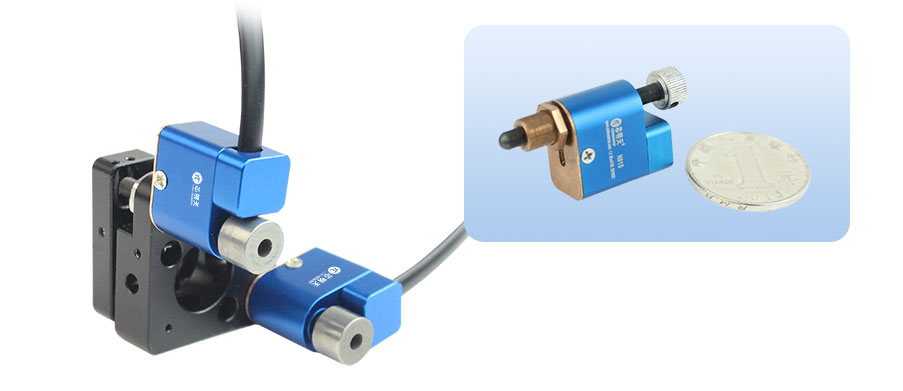

1.核心驱动：N81A系列小型化压电螺钉促动器
N81A系列小型化压电螺钉促动器延续了N81系列压电螺钉促动器的核心技术优势，同时针对小型化需求做了精准适配：
▲分辨率：保持纳米级位移分辨率，能够实现更精密的定位需求；
▲小体积：与更小尺寸12.7mm光学镜片需求精准匹配；
▲结构设计：体积进一步优化，紧凑布局适配狭小安装空间；
▲核心功能：免触摸式调节、断电自锁、长期稳定性等经典特性。

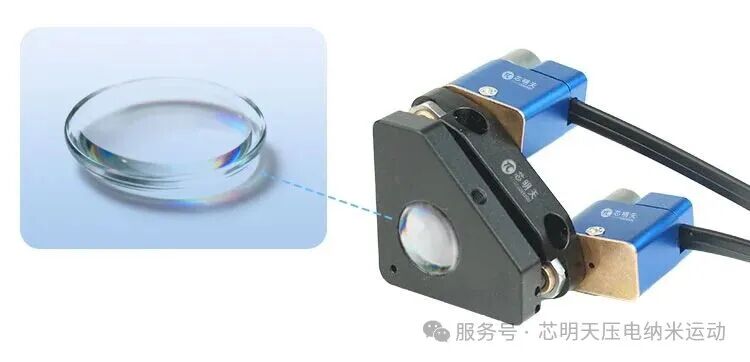

2.镜片框架：12.7mm标准尺寸定制
适配规格：专门针对12.7mm直径镜片设计，兼容行业常用小口径光学元件（如微型反射镜、小尺寸透镜等）；
结构优化：框架采用轻量化设计，一体化紧凑结构，减少整体占用空间，同时保障镜片安装的稳定性。

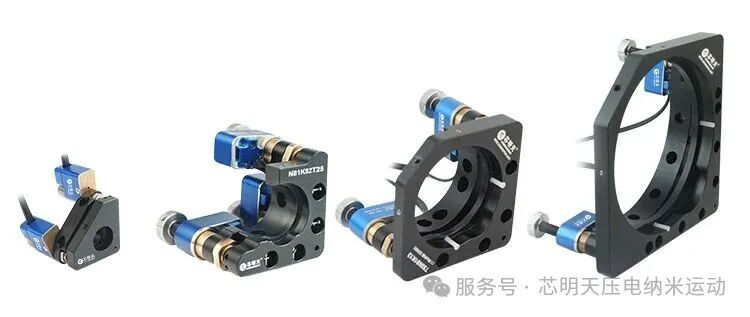

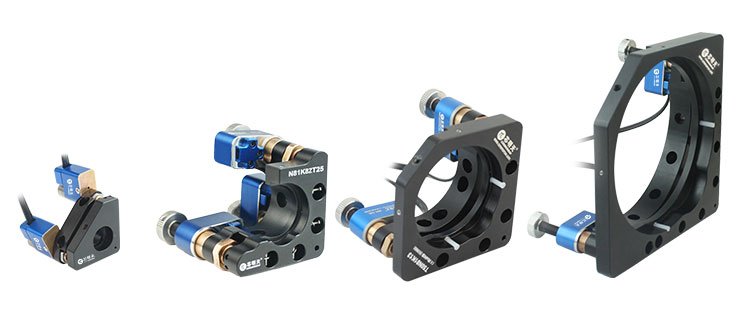

3.与N81KxxTxx压电光学镜架的客观对比
|
型号 |
N81KxxTxx |
N81AK8T13（新品） |
|
压电螺钉促动器分辨率 |
优于20nm |
优于30nm |
|
适配镜片直径 |
25.4mm（1英寸）~116mm |
12.7mm（0.5英寸） |
|
核心定位 |
通用型、大镜片承载 |
小型化、小空间场景 |
N81KxxTxx系列压电光学镜架和N81AK8T13均支持免触摸调节、断电自锁，核心区别在于“负载-尺寸”的场景适配优化，针对不同需求场景设计。
二、N81AK8T13压电螺钉光学镜架核心适配场景
N81AK8T13系列压电光学镜架，并非单纯的尺寸缩小，而是基于场景需求的精准适配：
1.适配轻量化镜片，匹配小镜片的实际负载需求；
2.平衡精度与小型化，满足大多数场景的亚微弧度调节要求；
3.12.7mm标准镜片尺寸的适配，提升系统集成效率。
由于N81AK8T13压电光学镜架的设计逻辑围绕小空间、小尺寸镜片展开，可在以下场景实现精准匹配：
▲微型光学仪器：便携式干涉仪、微型显微镜、手持激光测量设备等，紧凑结构适配仪器的小型化设计，高分辨率保障测量精度；
▲嵌入式光学模块：光通信微型模块、小型激光雷达核心组件等，狭小空间内实现光束指向、出/入射角度的精准调节；
▲小口径光路调试：小型激光腔、微纳光学实验装置等，小型化设计便于嵌入，免触摸调节。
新品N81AK8T13与N81KxxTxx系列形成大、小尺寸全覆盖的产品布局，为不同光学系统提供针对性的压电调节解决方案。芯明天将持续基于场景需求，优化压电促动器与镜架的适配设计，推动高精度光学调节技术在更多细分领域的应用。
技术参数
|
型号 |
N81AK8T13 |
|
镜片直径 |
12.7mm |
|
电动轴 |
2个 |
|
行程 |
±4° |
|
分辨率 |
0.5μrad |
|
促动器 |
压电螺钉促动器 |
|
压电螺钉促动器材质 |
不锈钢、铝合金 |
|
工作温度 |
10~40℃ |
|
出线长 |
2m |
|
压电螺钉连接器 |
RJ11 |
推荐控制器

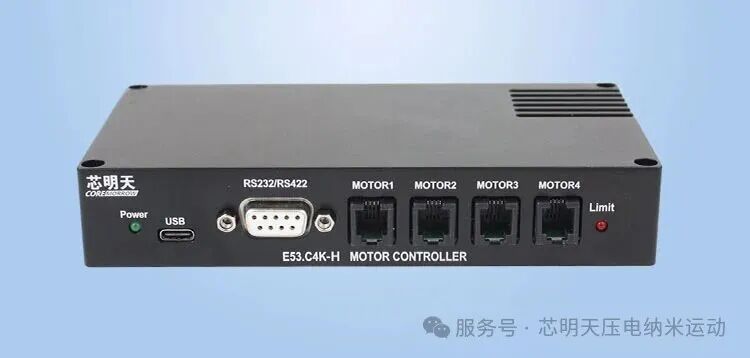

E53.C4K-H小体积压电马达控制器具有4个输出通道，可切换控制用于驱动4支压电螺钉。该控制器采用DC24V/1A供电，可通过上位机数字信号进行控制，其具有TYPE-C、RS-232、RS-422等多种通信接口，可实现与上位机实时通信，并支持软件二次开发。
更多详情欢迎致电芯明天0451-86268790、17051647888（微信同号）！
