随着AI芯片、高带宽内存（HBM）以及Chiplet异构集成技术的快速发展，先进封装对互连结构的精度要求日益严苛。作为核心工艺之一，Bumping（凸块）技术直接关系到信号完整性、散热效率和整体封装良率。Bumping技术的微缩化、高密度化，推动检测精度向纳米级迈进，而聚焦定位的稳定性与精准度，成为决定检测其质量的核心环节。芯明天压电物镜定位器，以高精度、高聚焦稳定性和广泛兼容性，精准适配芯片凸块几何尺寸与形貌检测场景。

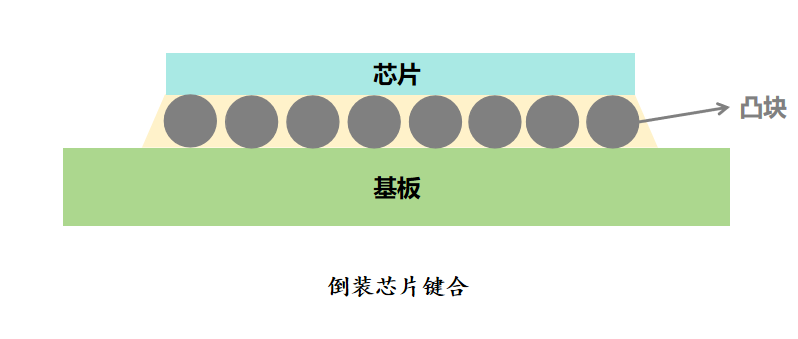

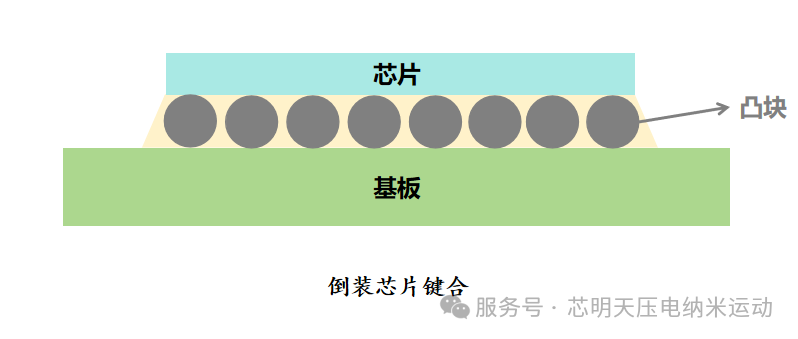

Bumping技术是半导体封装领域的关键互连工艺，核心是在芯片焊盘上，通过晶圆级工艺制作微小金属凸起结构，替代传统引线键合，来实现芯片与封装基板、载板或其他芯片的电气连接、机械支撑与热传导功能。其核心目的是解决传统引线键合的不足之处：缩短信号路径，降低延迟、提升互联密度、缩小封装体积、提高散热效率，适配高端芯片微型化、高密度集成的需求，是倒装芯片、2.5D/3D堆叠、晶圆级封装等先进工艺的基础前提。

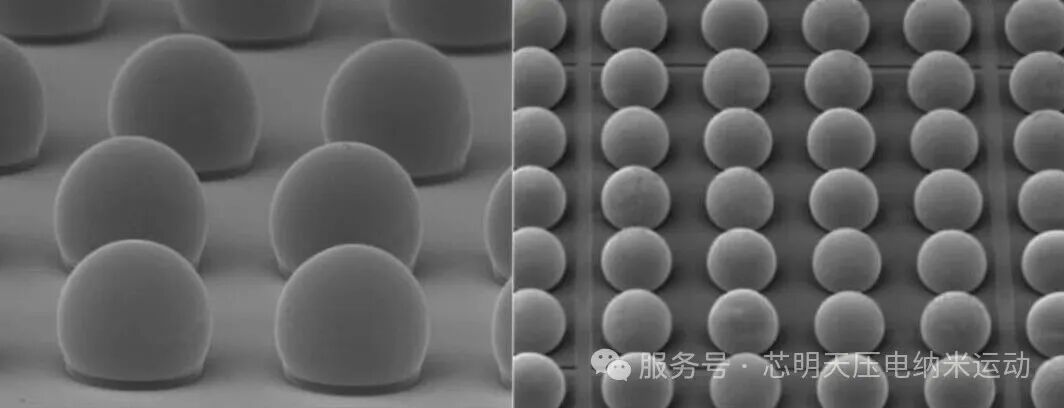

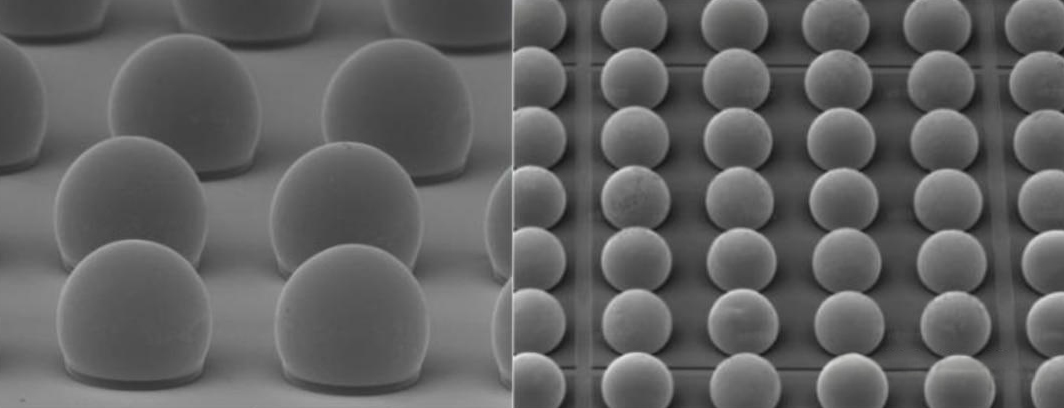

Bumping技术的优劣，核心取决于凸块几何尺寸形貌的一致性，其中凸点间距、高度、直径、共面度等指标直接决定封装良率与芯片可靠性，尤其在微凸块应用中，精度要求更为严苛：

·凸块间距：相邻凸块中心的距离，是衡量互联密度的核心指标。间距越小，单位面积可容纳凸块越多，但工艺与检测难度呈指数级提升；

·凸块高度/直径：高度需匹配芯片与基板的键合间隙，直径影响接触面积，两者的晶圆级均匀性需控制在微米级以内，否则会导致键合压力不均、连接失效；

·凸块共面度：同一芯片上所有凸块顶端的平面度偏差，最大高度差需控制在10μm以内，偏差过大会引发局部虚焊、散热不良，直接影响芯片使用寿命。

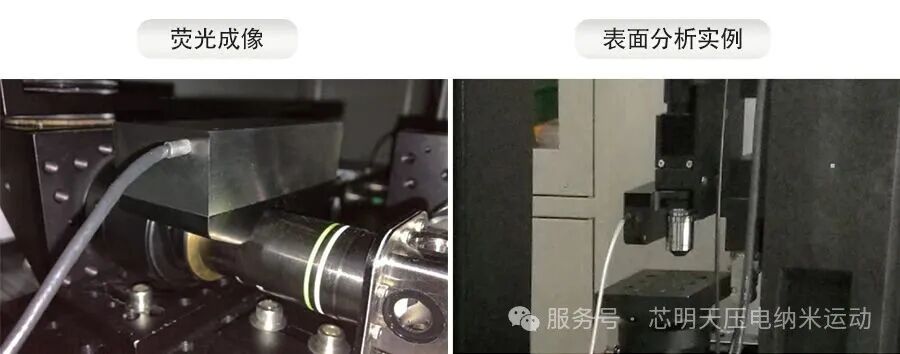

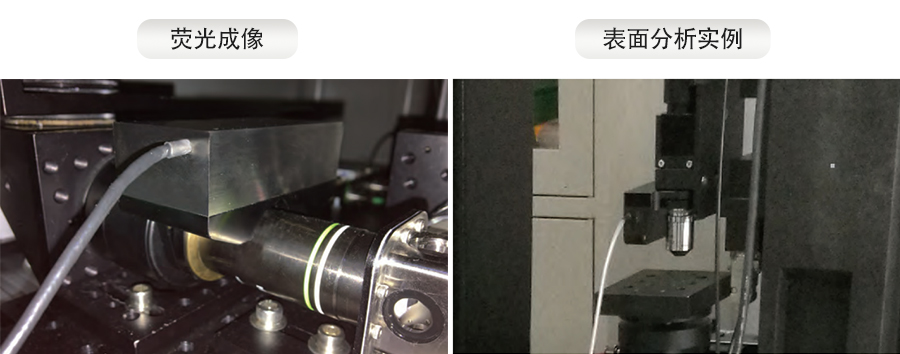

Bumping工艺完成后，需通过专业设备对凸块几何参数进行全面检测，其中对高度与共面度的检测既要兼顾纳米级精度，又要适配量产阶段的高效检测节奏。芯明天压电物镜定位器，专为物镜聚焦显微设计，凭借性能优势与可定制化，完美适配芯片封装过程的检测需求。

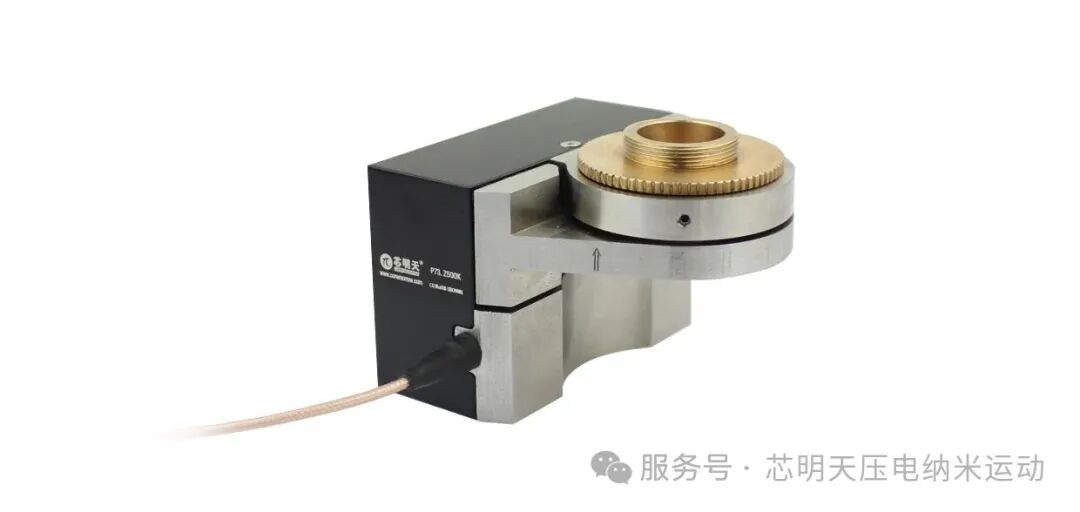

P73系列大行程压电物镜定位器

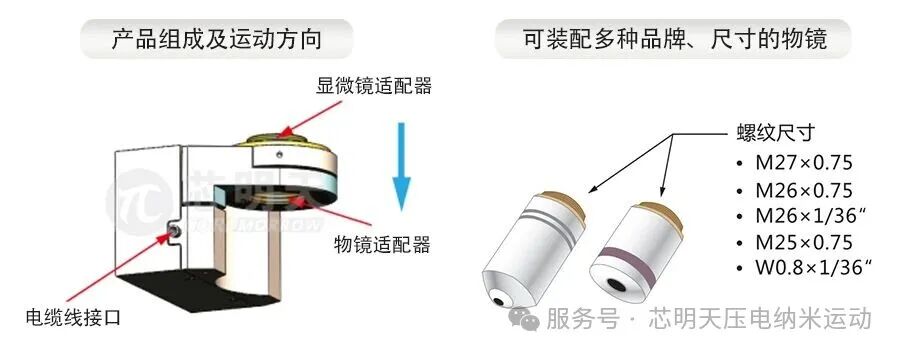

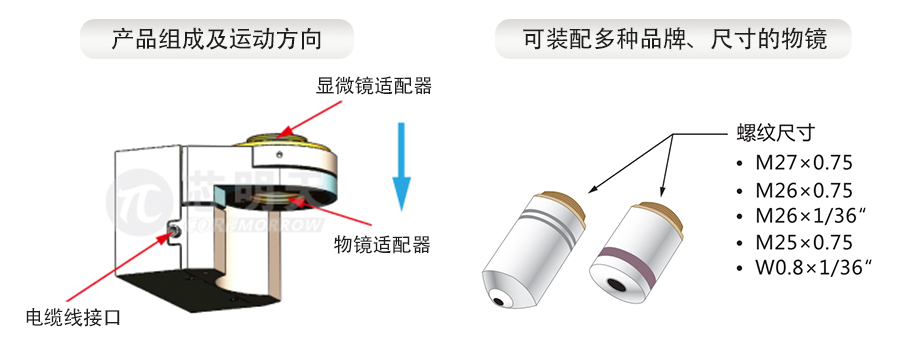

P73系列大行程压电物镜定位器，Z轴直线运动范围可选200μm、500μm、1mm，采用柔性铰链设计机构，无摩擦、运动直线性好且闭环型号定位精度高。分离式螺纹适配器设计，可适配多种型号的显微镜，广泛应用于大范围显微成像、双光子显微镜等领域。

参数举例
