芯明天压电纳米定位系统在光波导中的应用
从照亮千家万户的光纤宽带，到重塑视觉体验的AR智能显示，光波导技术正驱动着新一轮信息科技的变革，加速渗透到现代科技的各个角落。光波导作为光信号传输与处理的核心载体，其制造精度与耦合效率直接决定了器件的最终性能。光波导器件性能的每一分提升，都离不开制造与检测环节中纳米级精度的精准定位与操控。
压电纳米定位技术凭借纳米级精度、毫秒级响应与多自由度协同能力，为光波导的光纤对准、芯片耦合、性能检测等环节提供坚实的技术支撑，助力光波导产业迈向更高性能、更高效率的未来。
01
光波导是什么
光波导是引导光波在其中传播的介质装置，又称介质光波导。其传输原理基于不同折射率介质分界面上的全反射现象，光波被限制在高折射率的芯层中，沿波导路径低损耗传播。
光波导主要分为三大类：
1.集成光波导：包括平面光波导和条形光波导，是光电集成器件（如激光器、调制器、光开关、光耦合器等）的核心部件。
2.圆柱形光波导：即光纤，是现代光通信网络的物理基础。
3.AR/VR光波导：以光学玻璃为基底，通过阵列分光或衍射光栅实现图像传导，是AR眼镜实现虚实融合显示的核心光学方案。
02
光波导制程中为何需要压电纳米定位
光波导的模场尺寸通常在微米甚至亚微米量级，微小的位置偏移或角度倾斜都会造成显著的光功率损耗，即使是微米级的误差都可能导致信号损失。因此，从光波导制造到器件封装，全流程都对定位精度提出了严苛要求。
1.极致的对准精度要求
单模光纤的纤芯直径仅数微米，而集成光波导的波导尺寸已进入亚微米级别。光纤与波导之间的任何微小错位，哪怕是纳米级误差，都会造成巨大的耦合损耗。光波导器件的耦合封装，需要通过精准定位与运动控制，将波导芯片与输入、输出光纤进行光学对准并固接。
2.多维度的姿态调节需求
光纤与波导的精确对准并非简单的点对点，而是需要同时控制各个直线位移和角度偏转，实现六维的全方位精密调节，才能确保光轴完全重合、耦合效率最大化。
3.制造与检测全流程
制造环节：在光刻、刻蚀、纳米压印等工艺中，需要纳米级精度的运动平台实现掩模对准和结构加工。
封装环节：在芯片与光纤阵列的主动对准耦合中，需在粘接过程中不断校准并自动补偿误差，确保光波导有最大光功率输出。
检测环节：在光波导性能检测中，需保证接收信号的稳定性，依赖高精度运动控制模块实现探针或探测器的精确定位。
03
芯明天压电纳米定位台：

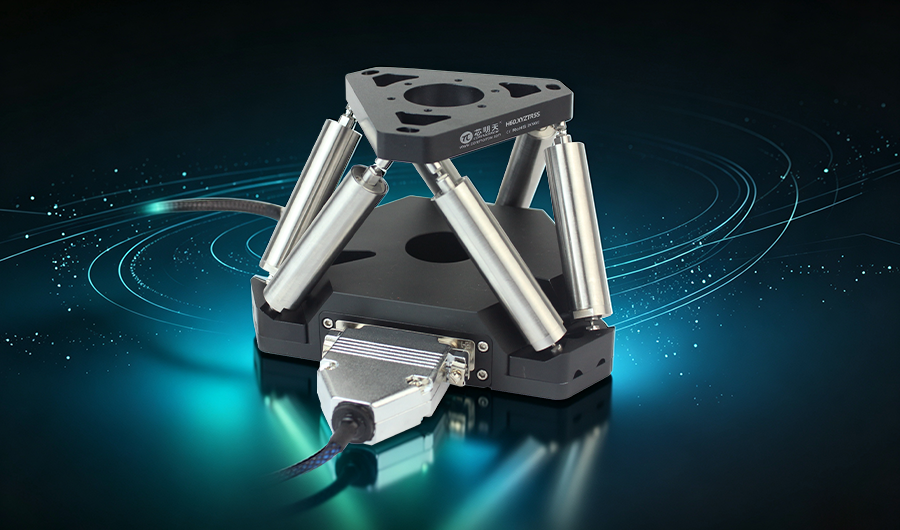

面对上述多自由度、高精度、高动态的对准需求，压电纳米定位台成为最优解决方案。芯明天H60六维压电纳米定位台集成X、Y、Z、θx、θy、θz六轴超精密运动能力，专为静态定位与动态调姿场景设计，可全面覆盖光波导制造、封装与测试中的各类精密对准需求。
1.六轴协同，全自由度精准调控
H60可实现XY轴各80µm、Z轴56µm的直线位移，以及θx、θy各1.3mrad、θz1.8mrad的角度偏转，可完成光波导耦合中的多维姿态校准。
2.纳米级定位精度
闭环控制可实现纳米级的分辨率和重复定位精度，满足光波导耦合对亚微米至纳米级对准精度的严苛要求。
3.毫秒级响应
响应时间可达毫秒级，支持高速扫描与快速对准，对于多点测试、多通道阵列耦合等需要频繁切换位置的场景，可快速响应。
4.稳定性优异
平台结构刚度高，抗干扰能力强，确保长期稳定性。无摩擦、无磨损，零间隙、免维护。
技术参数
|
型号 |
H60.XYZTR5S/K |
|
运动自由度 |
X,Y,Z,θx,θy,θz |
|
驱动控制 |
6路驱动，6路传感 |
|
X、Y轴行程（0~+120V） |
±40µm |
|
Z轴行程（0~+120V） |
±28µm |
|
θx,θy轴偏摆角度（0~+120V） |
±0.65mrad |
|
θz轴旋转角度（0~+120V） |
±0.9mrad |
|
角度偏摆分辨率 |
优于0.04μrad |
|
直线分辨率 |
优于5nm |
|
线性度 |
0.15%F.S./- |
|
重复定位精度 |
0.1%F.S./- |
|
承载能力 |
5kg |
|
结构形式 |
六自由度并联式 |
|
阶跃时间 |
50ms@5kg/10ms |
|
重量 |
1100g |

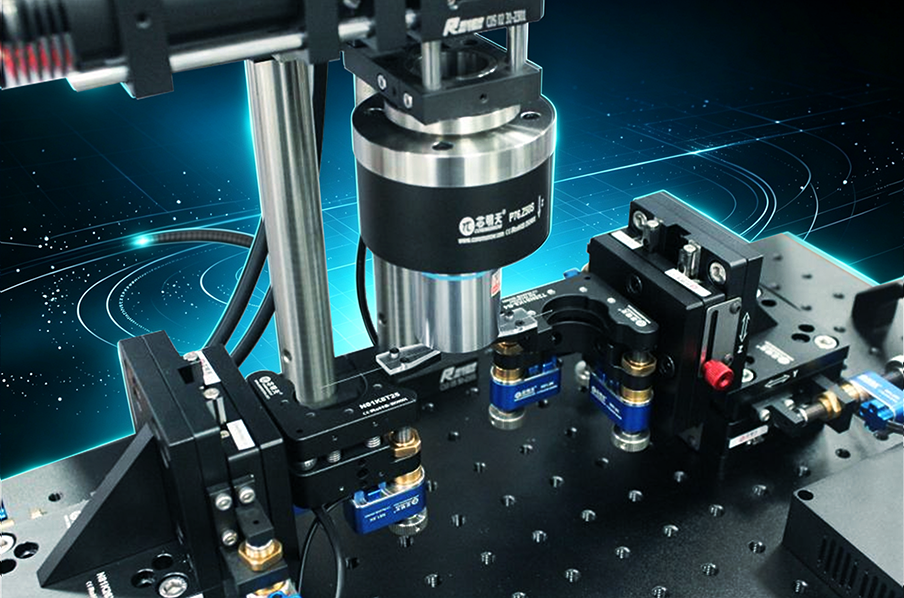

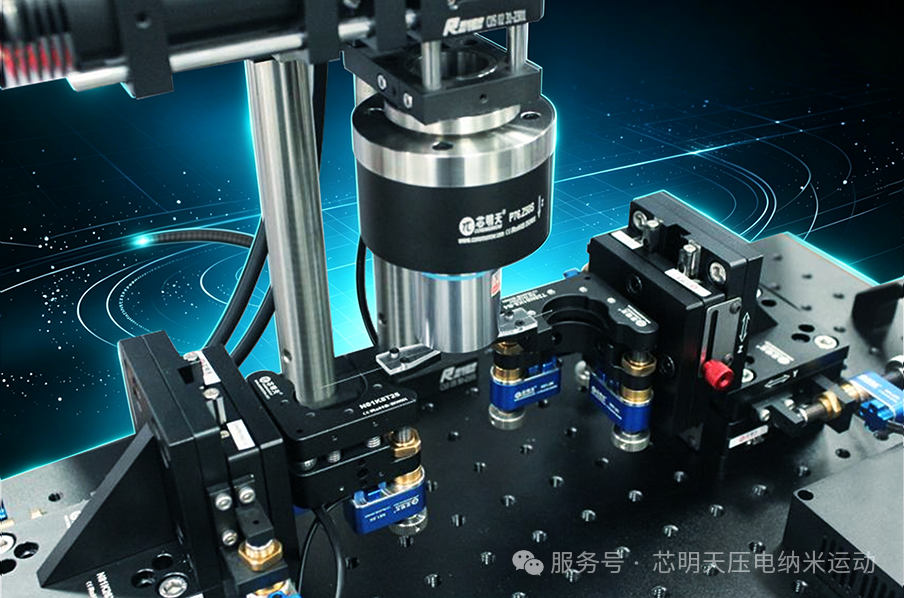

光纤对准耦合系统
除了核心的定位台产品，我们还提供可调节的自动对准系统。对准系统整体结构紧凑规整，采用标准光学接口设计，可兼容各类元器件的安装固定，适用多种工艺场景，自由组合搭建，适配研发验证与批量生产等多元需求。
更多详情欢迎致电芯明天0451-86268790、17051647888（微信同号）！
