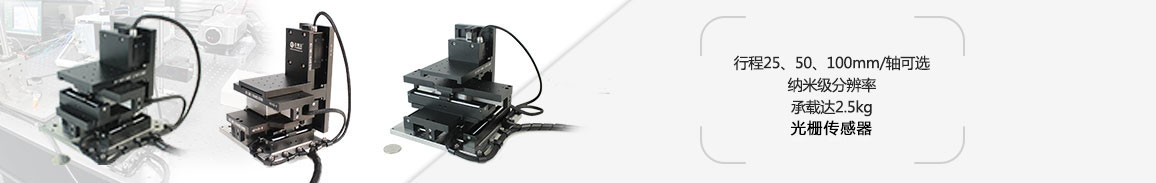

N31系列压电马达位移台可在XYZ三个方向运动，配备有光栅传感器进行闭环控制。内部采用PZT压电式驱动，每轴运动行程可选25、50、100mm，可达纳米级分辨率。
产品特点
|
|
|
|
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
N31.XY50Z25E |
N31.XY50Z100E |
N31.XY100Z25E |
单位 |
|
运动自由度 |
X、Y、Z |
X、Y、Z |
X、Y、Z |
|
|
集成传感器类型 |
光栅传感器 |
光栅传感器 |
光栅传感器 |
|
|
标称行程范围 |
XY：±25 Z：±12.5 |
XY：±25 Z：±50 |
XY：±50 Z：±12.5 |
mm |
|
速度上限 |
2.5 |
2.5 |
2.5 |
mm/s±20% |
|
闭 / 开环分辨率 |
80 |
80 |
80 |
nm±20% |
|
双向重复定位精度 |
3 |
3 |
3 |
μm±20% |
|
承载能力 |
2.5 |
2.5 |
2.5 |
kg |
|
工作温度 |
0~40 |
0~40 |
0~40 |
℃ |
|
质量（包含电缆） |
4.2 |
4.7 |
5.3 |
kg±5% |
|
材质 |
铝、钢 |
铝、钢 |
铝、钢 |
|
|
电缆长度 |
1.5 |
1.5 |
1.5 |
m±10mm |
应用案例
|
笼式结构
|
低温真空
|
