N55.Z10系列直线压电马达位移台可在Z方向实现11mm位移。通过压电粘滑微驱动技术，将压电陶瓷产生的微变形量，转换为直线毫米级行程。该压电马达位移台体积小巧，结构紧凑，尺寸仅为60×52×37mm^3，非常易于集成到精密设备中。开/闭环版本可选，闭环版本内置光栅传感器，可对位移信息实时反馈，实现高精度定位。
|

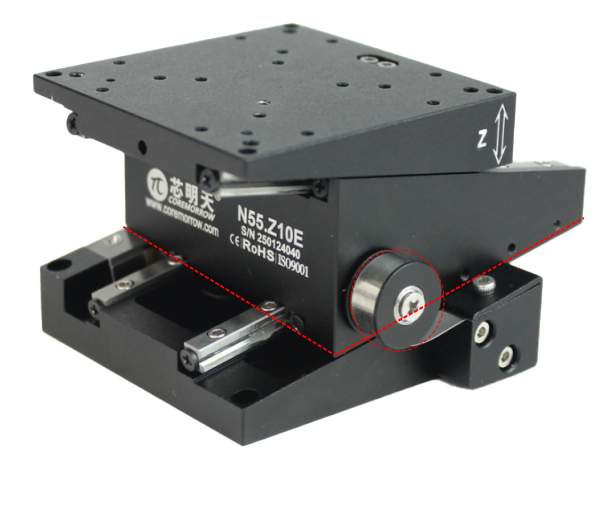

运动面
|

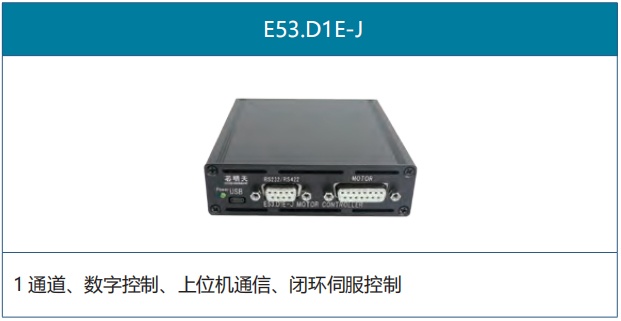

推荐控制器
|
产品特点
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
E-闭环
K-开环
|
N55.Z10E |
N55.Z10K |
单位 |
|
运动自由度 |
Z |
Z |
|
|
|
集成传感器类型 |
光栅传感器 |
- |
|
|
|
标称行程范围 |
11或±5.5 |
11或±5.5 |
mm | |
|
速度上限 |
0.5 |
0.5 |
mm/s±20% | |
|
分辨率 |
5 |
5 |
nm±20% | |
| 线性度 | 2 | - | μm | |
| 重复定位精度 | 0.2 | - | μm | |
|
承载能力 |
水平安装 |
1 |
1 |
kg |
|
工作温度 |
0~50 |
0~50 |
℃ |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
|
材质 |
铝、不锈钢 | 铝、不锈钢 |
|
|
| 重量 |
275 |
275 |
g±10% |
|
|
推荐控制器 |
E53.D1E-J |
E53.C1K-J |
|
|
|
|
|
