XD002.250K大负载压电钳/压电线夹

更新时间：2024-04-13 11:54:32点击次数：1994次
近年来，在微纳加工、微操纵、微装配等微型制造领域，可以实现微小尺寸零件或器件的夹取、搬运、放置与释放的精密定位操作的器件越来越重要。芯明天压电钳/线夹是专门针对微米级引线进行夹持与放开操作的非常适合的工具，可对微米量级的金线、铜线、银线等进行夹持与放开动作。

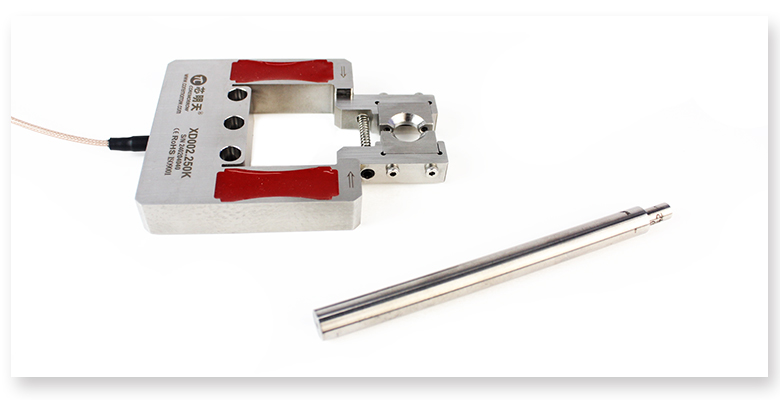

芯明天研发生产的压电钳/线夹是由压电陶瓷叠堆驱动，采用柔性铰链机械放大结构，具有分辨率高、响应速度快、无摩擦等特点。随着技术不断迭代，芯明天研发设计一款具有大负载特点的新型压电钳/线夹——XD002.250K。外观如下图所示。从图上可以看出此款压电钳/线夹的夹持口大，可以夹持圆柱形金属件，相较以往产品负载更大，两侧的机构放大装置，使得此款压电线夹的位移也更长。

产品特点





X向运动
夹持位移达±190μm
承载可达0.1kg
空载谐振频率达660Hz

技术参数





型号
XD002.250K
运动自由度
X
标称行程范围(0~120V）
±150μm
行程范围(0~150V）
±190μm
空载谐振频率
660Hz
承载能力
0.1kg
静电容量
4.85μF
材质
不锈钢
重量
215g（含线）
通电钳口状态
闭合

配套控制器

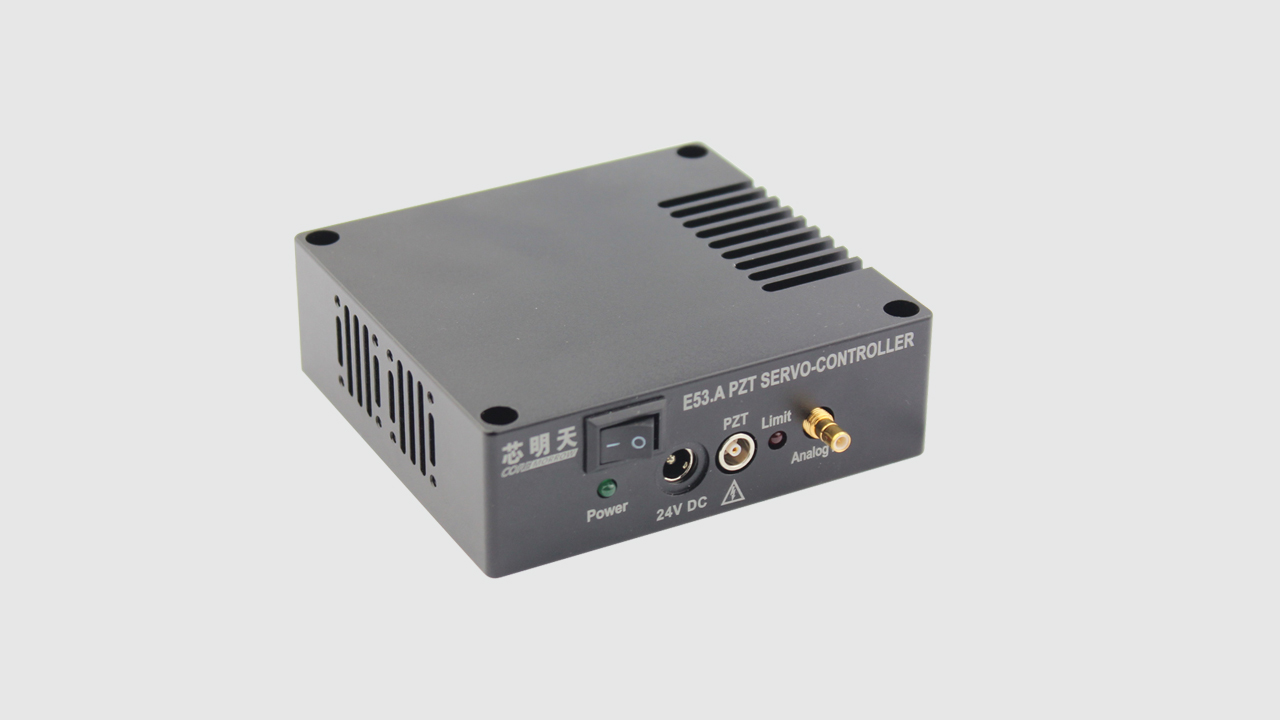

图片E53.A压电控制器

E53.A是一款单通道开环压电控制器，它采用模拟输入，带宽可达10kHz，使用E53.A压电控制器驱动XD002.250K压电钳/线夹可保证快速的响应时间和工作稳定性。同时E53系列压电控制器的外形非常紧凑，体积小巧，易于集成。

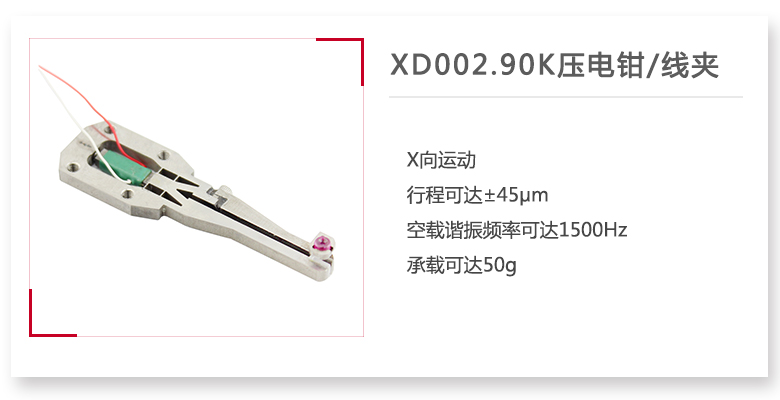

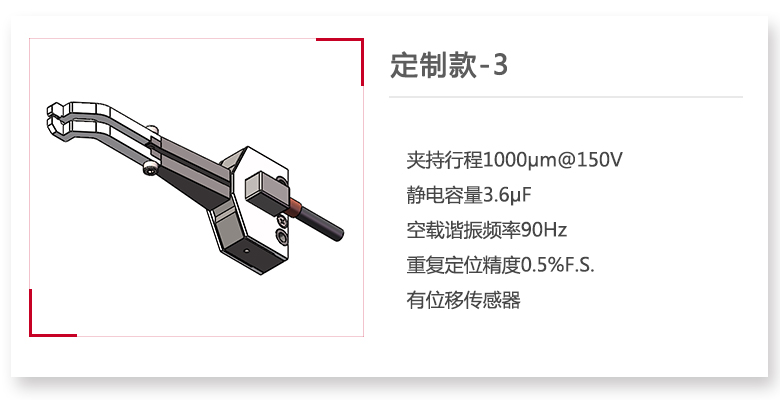

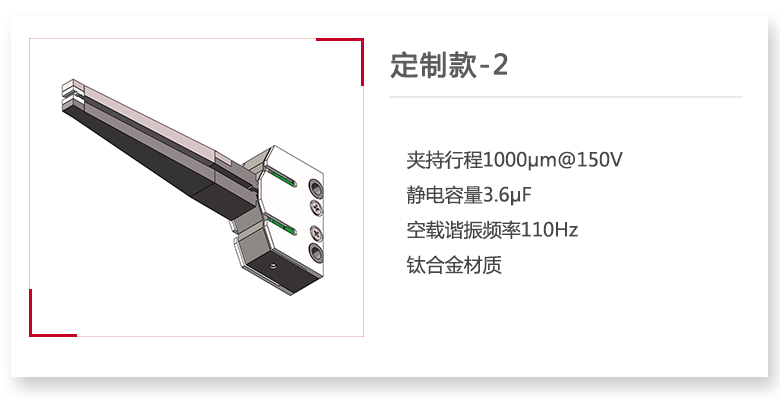

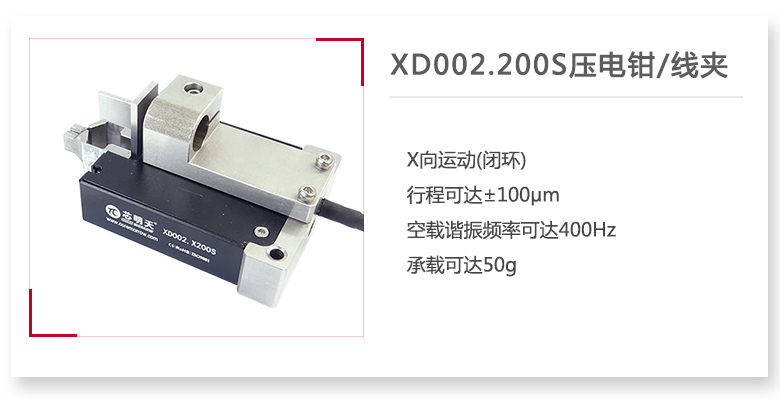

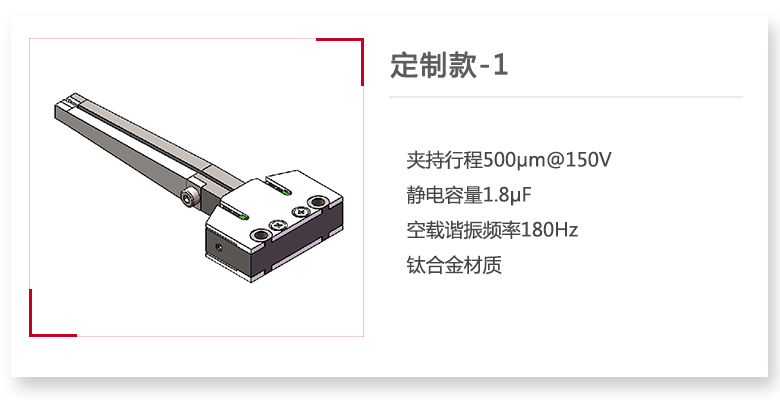

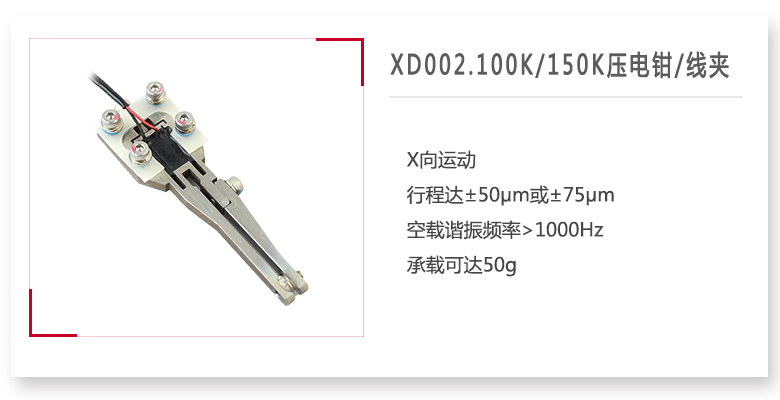

芯明天压电钳/线夹及定制系列
