新品推荐 - P79.Z500压电纳米定位台：500μm大行程，提供显微调焦新体验
在精密显微成像与微纳检测领域，Z轴调焦的精度、速度与行程，直接决定着成像质量和作业效率。P79.Z500压电纳米定位台，是我们对经典系列的技术延续与场景拓展，以500μm大行程、中心大通孔、毫秒级快速响应为核心优势，精准定位大行程精密调焦的需求，满足不同场景的精密微动需求。
一、P79.Z500压电纳米定位台核心亮点：为精密微动而生

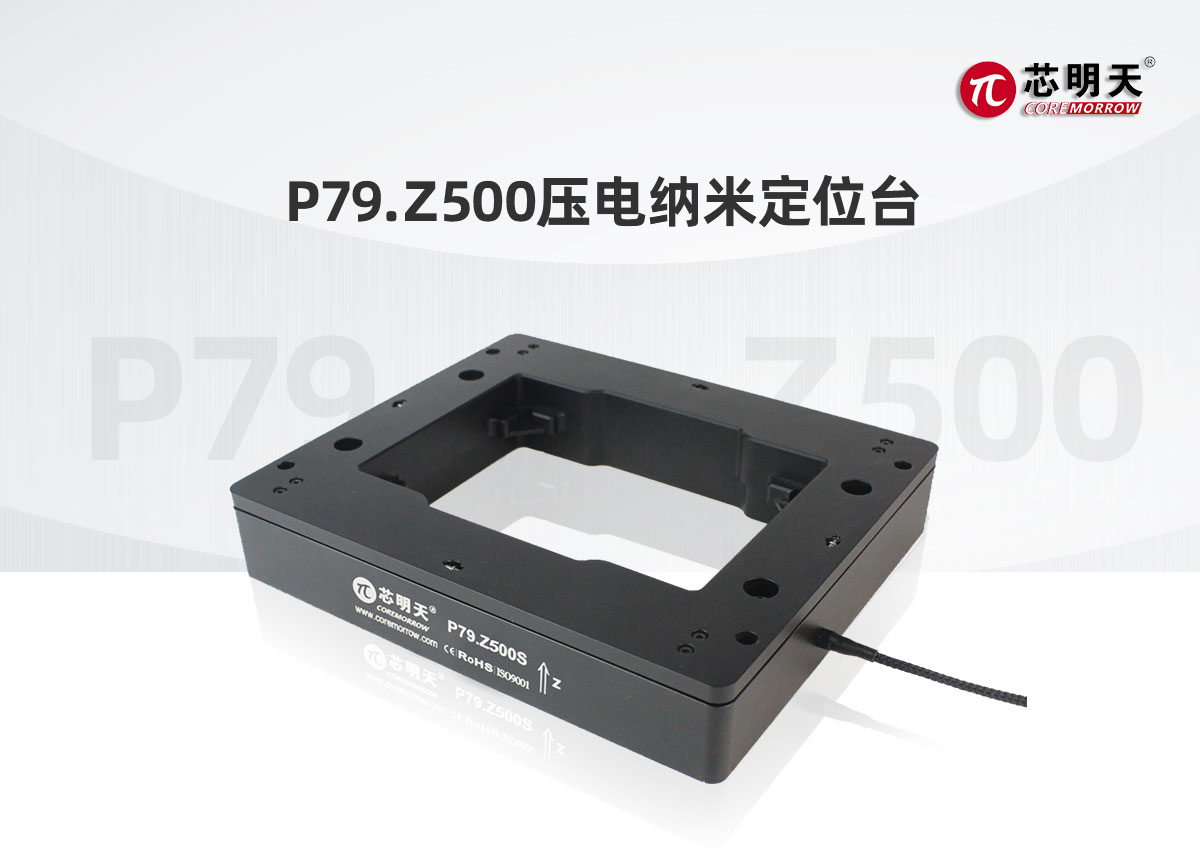

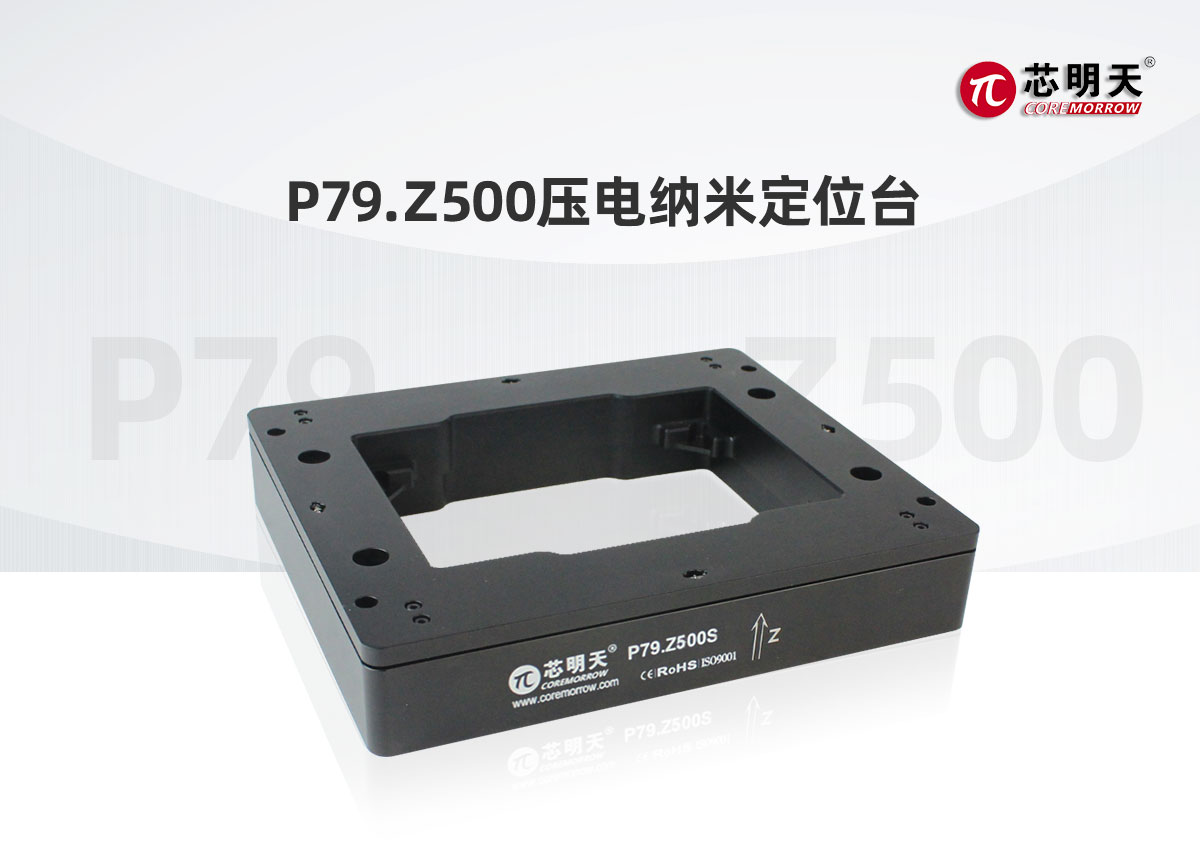

P79.Z500压电纳米定位台是一款专为一维Z轴精密微动打造的纳米定位台，以更大行程、兼顾高精度、快响应与强适配性，延续P79系列核心优势，为各类精密微动场景提供更全面的解决方案。
500μm大行程，覆盖更广调焦需求
01
新品P79.Z500压电纳米定位台的核心升级点是最大行程可达500μm，相较于系列原有100μm、200μm行程，实现了行程跨度的大幅拓展，既能满足精细调焦，也能适配大范围Z轴位移需求，让精密调焦更具灵活性。

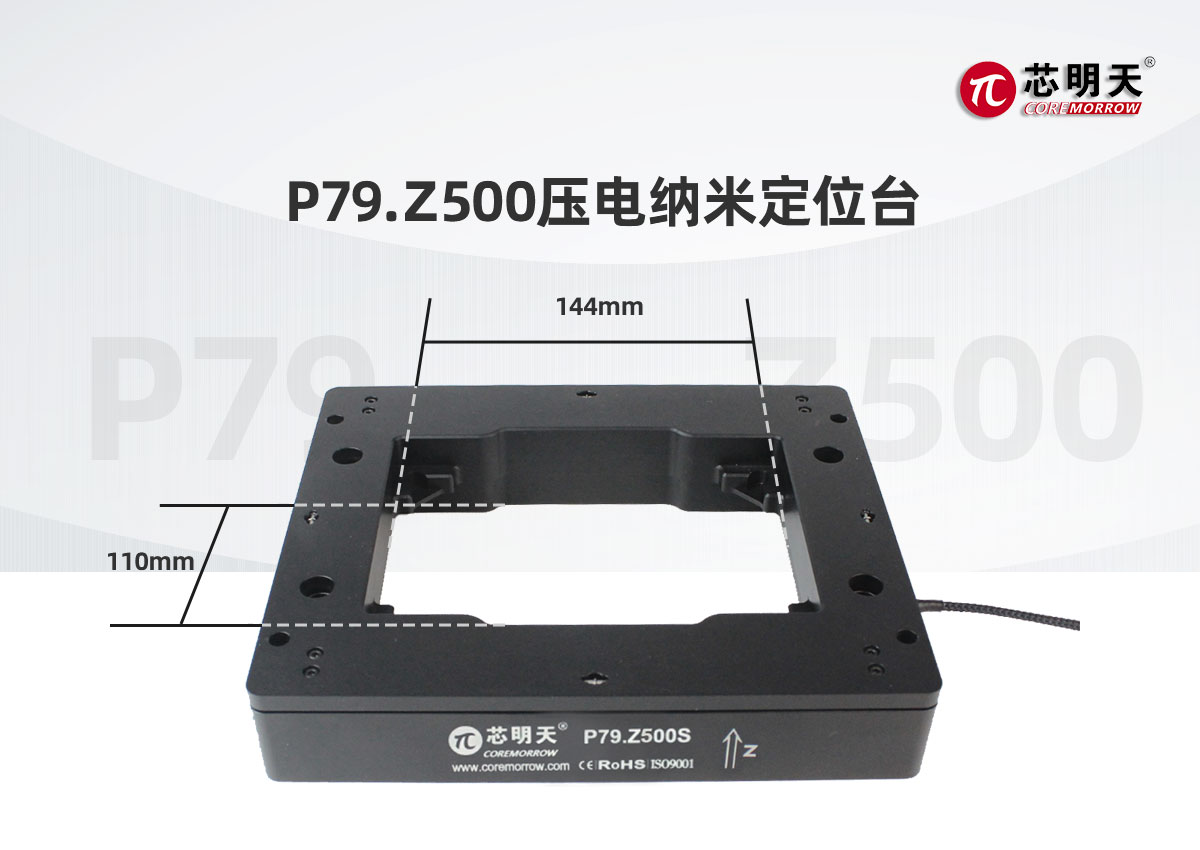

中心大通孔设计，兼容性强
02
延续P79系列经典的中心大通孔结构，这一设计考虑到了实际作业中的样品的不同固定需求，可完美兼容市面上各类样品夹持机构、载物配件，不管是常规玻片、培养皿，还是特殊工装夹具，都能轻松适配，安装调试更便捷。
毫秒级超快响应，提速成像
03
基于压电陶瓷驱动技术，P79.Z500的响应时间可达毫秒级，无摩擦、无回程间隙，调焦过程快速平稳。既能加快对焦速度，提升显微成像捕获效率，也能适配自动化产线的高频作业需求，有效提升整体生产检测效率。
纳米级定位精度，稳定可靠
04
P79.Z500在保证大行程的同时，依旧保持纳米级定位精度。柔性铰链结构设计提供高刚度支撑，运行过程无漂移、无振动，即使搭载一定重量的样品或夹具，也能确保每一次调焦、位移的稳定性与重复性。
技术参数
|
型号 |
P79.Z500S/K |
|
运动自由度 |
Z |
|
驱动控制 |
1路驱动，1路传感 |
|
标称行程范围（0~120V） |
400μm |
|
Max.行程范围（0~150V） |
500μm |
|
传感器类型 |
SGS/- |
|
闭/开环分辨率 |
16nm/0.5nm |
|
闭环线性度 |
0.06%F.S./- |
|
闭环重复定位精度 |
0.01%F.S./- |
|
推/拉力 |
100N/10N |
|
运动方向刚度 |
0.2N/μm |
|
空载谐振频率 |
260Hz |
|
带载谐振频率 |
165Hz@900g |
|
闭/开环空载阶跃时间 |
100ms@900g，50μm/30ms |
|
承载能力 |
0.9kg |
|
工作温度范围 |
-20~80℃ |
|
静电容量 |
86μF |
|
外形尺寸 |
205mm×175mm×37mm |
|
材料 |
不锈钢、铝合金 |
|
重量 |
1465g |
二、P79.Z500压电纳米定位台广泛应用场景
核心应用：显微系统样本调焦
P79.Z500的核心应用场景，是显微成像系统中的样本Z轴精密调焦，也是为配套宏动XY轴显微扫描台、压电马达平台打造的专属微动配件。在实际作业中，宏动XY轴平台完成样品的平面定位后，P79.Z500即可进行后续Z轴调焦工作：带动样品沿光轴做纳米级直线升降，配合闭环反馈控制可快速实现样品对焦，完成清晰成像。宏微结合的定位方式，既保证了成像范围，又确保了调焦精度，是生物活性检测、活细胞成像、组织切片扫描等应用的理想选择，完美适配各类光学显微、超分辨显微、生物显微等设备。
多元拓展：适配更多精密微动场景
除了显微样本调焦，P79.Z500凭借大行程、高精度、快响应的优势，还可广泛应用于微纳加工检测、半导体晶圆检测、精密器件装配、光学元件对准等领域，作为Z轴精密位移模块，融入各类自动化精密设备，为不同场景的纳米级定位提供可靠支撑。
（注：图片来源于网络）
